Raccord barbelé de cloison

Shenchi présente des raccords barbelés pour cloison de haute qualité, spécialement conçus pour acheminer les tuyaux à travers les panneaux d'équipement tout en offrant une étanchéité fiable. Fabriqués en laiton, en acier inoxydable SUS304 et SUS316L, ces raccords offrent une forte résistance à la corrosion et conviennent à un large éventail de conditions de travail.

Structure du produit

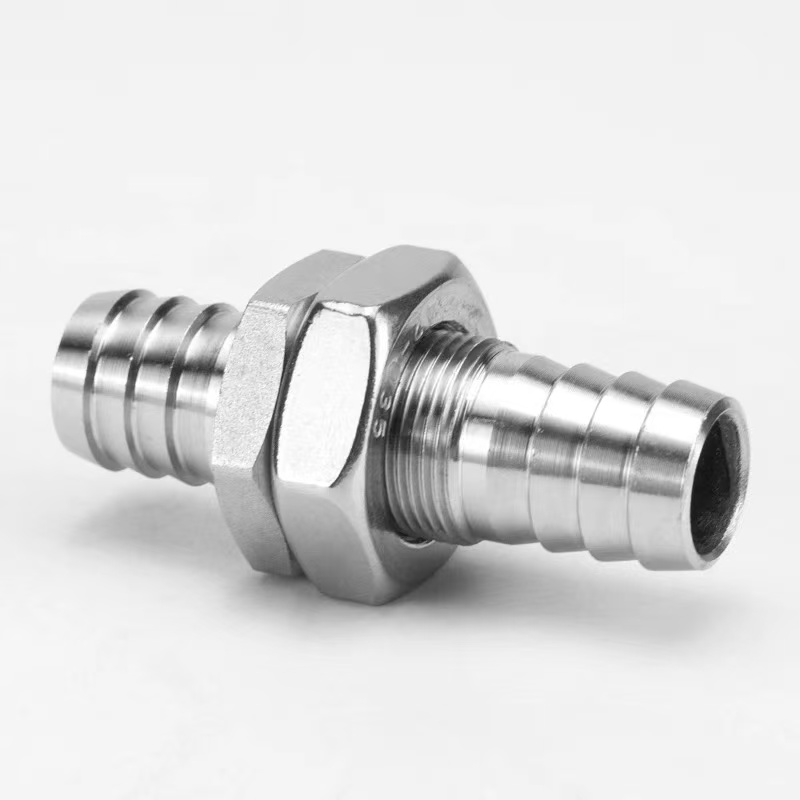

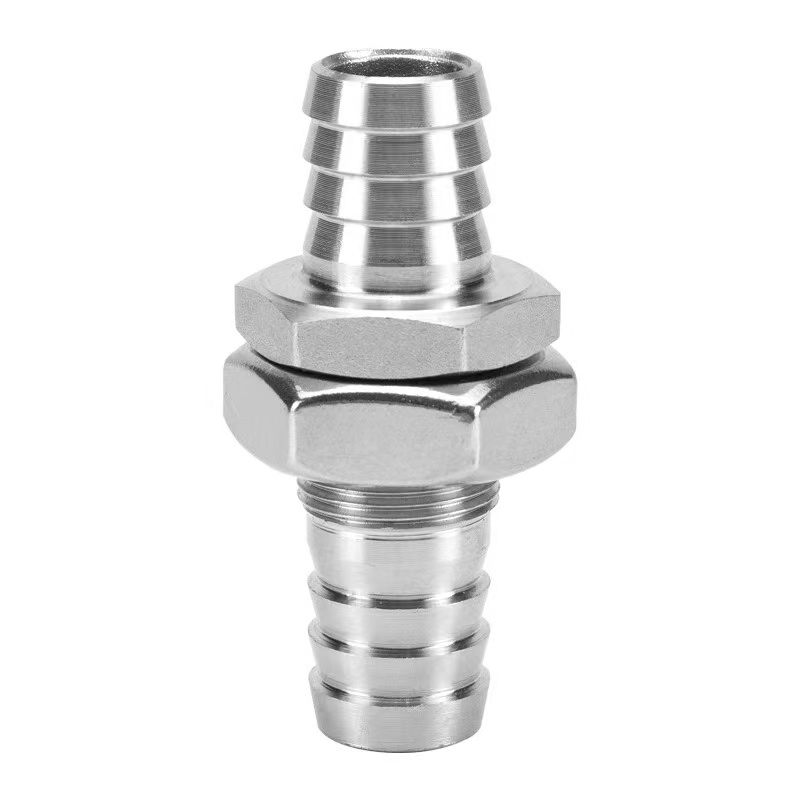

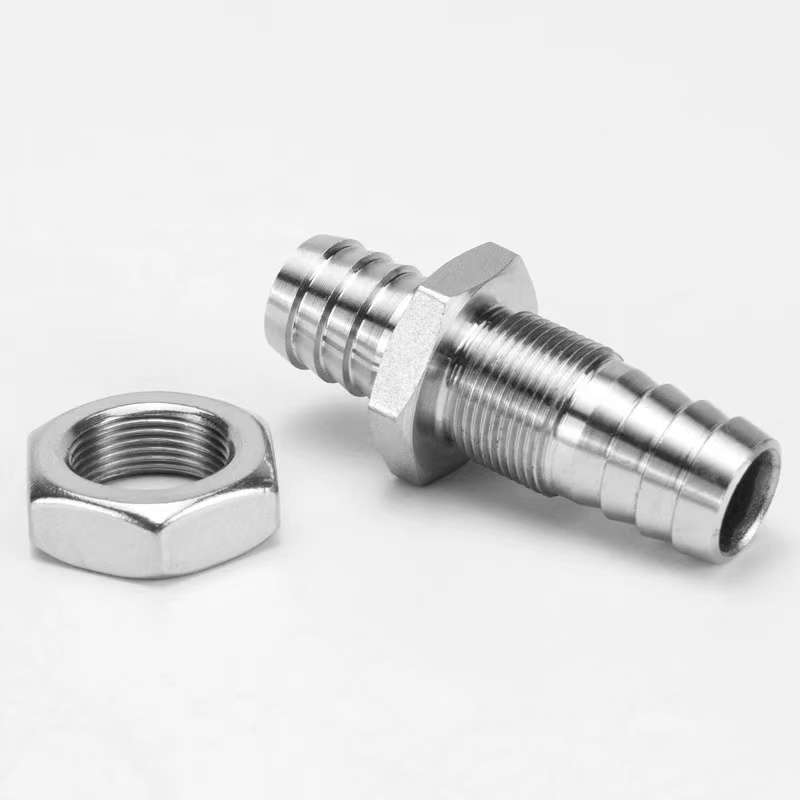

La structure du raccord barbelé de cloison comprend des filetages de cloison, un écrou de blocage et des raccords de tuyaux barbelés. Lors de l'installation, seul un trou de panneau est requis ; le serrage de l'écrou complète le processus de fixation et d'étanchéité.

L'extrémité barbelée présente une rainure antidérapante, assurant une connexion sécurisée lorsqu'elle est utilisée avec un collier de serrage. Ces raccords sont largement utilisés dans les armoires de commande, les équipements de traitement de l'eau, les instruments médicaux et d'autres domaines connexes.

Spécifications du produit

Avantages structurels

Le raccord barbelé pour cloison est un raccord de tuyau spécialement conçu pour acheminer les tuyaux à travers des panneaux d'équipement, des enceintes ou des cloisons tout en assurant une étanchéité fixe. Sa structure principale comprend une section filetée de cloison, un écrou de blocage, un joint d'étanchéité et un raccord de tuyau barbelé. Lors de l'installation, seul un trou du diamètre correspondant doit être réalisé sur le panneau. La section filetée du raccord passe à travers le trou et l'écrou est serré du côté opposé pour terminer le processus de fixation et d'étanchéité.

1. Structure de fixation de cloison :La longueur du tronçon de filetage est adaptée aux épaisseurs de panneaux courantes. Une fois l'écrou de blocage serré, il forme une fixation rigide avec le panneau, garantissant que le raccord reste sécurisé même sous des forces de traction externes.

2. Raccordement du tuyau barbelé :Un ou les deux côtés du panneau comportent des dents coniques barbelées pour insérer le tuyau et former une connexion étanche avec un collier de serrage. L'extrémité barbelée adopte une conception à double rainure antidérapante, offrant une résistance à l'arrachement nettement plus élevée que les raccords ordinaires.

3. Système d'étanchéité :Des joints en caoutchouc ou des joints toriques sont fournis des deux côtés du panneau. Lorsque l'écrou est serré, le joint d'étanchéité est comprimé, obtenant ainsi une étanchéité à l'eau et à la poussière au niveau de l'ouverture du panneau, avec un indice de protection allant jusqu'à IP65 ou supérieur.

Méthode d'installation

Les raccords barbelés durables de Shenchi sont faciles à installer. Une connexion sécurisée et étanche peut être obtenue en seulement six étapes :

Étape 1 : Préparation des trous du panneau

Faites un trou rond correspondant sur le panneau en fonction du diamètre extérieur de la section filetée. Assurez-vous que le bord du trou est lisse et sans bavure pour éviter d'endommager le joint d'étanchéité.

Étape 2 : Installez le joint d'étanchéité

Faites glisser le joint d'étanchéité EPDM inclus sur la section filetée, en le pressant contre la base du raccord. Si une étanchéité est nécessaire des deux côtés du panneau, placez un joint de chaque côté.

Étape 3 : Insérer à travers le panneau

Insérez la section filetée dans le trou d'un côté du panneau, en vous assurant que la base du raccord entre en contact avec le panneau avec le joint d'étanchéité entre les deux.

Étape 4 : serrez l'écrou de verrouillage

Vissez l'écrou de blocage sur la section filetée du côté opposé du panneau et serrez-le progressivement avec une clé. Couple recommandé : 5 à 8 N·m pour les matériaux en laiton et 8 à 12 N·m pour l'acier inoxydable. Maintenir le corps du raccord immobile pendant le serrage.

Étape 5 : Connectez le tuyau

Sélectionnez une spécification dans laquelle le diamètre extérieur de l'ardillon est de 0,5 à 1 mm plus grand que le diamètre intérieur du tuyau. Insérez le tuyau verticalement sur l'extrémité barbelée jusqu'à ce qu'il atteigne la base. Pour les applications à haute pression, utilisez un collier de serrage en acier inoxydable et fixez-le entre les deuxième et troisième cannelures.

Étape 6 : Test d'intégrité du joint

Effectuez un test de pression statique à 1,5 fois la pression de service. S'il n'y a pas de fuite pendant trois minutes, l'installation est qualifiée.
