Connecteur de tuyau d'eau pagode de type L

Types de produits

En tant que fabricant chinois professionnel de connecteurs de conduites d'eau pagode de type L, Shenchi propose deux types de produits principaux :

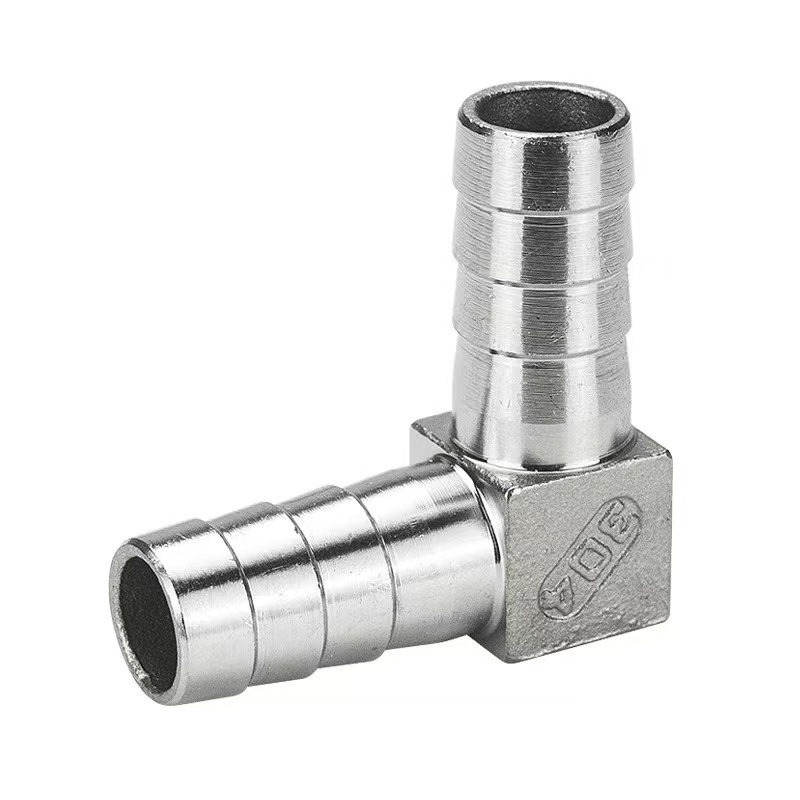

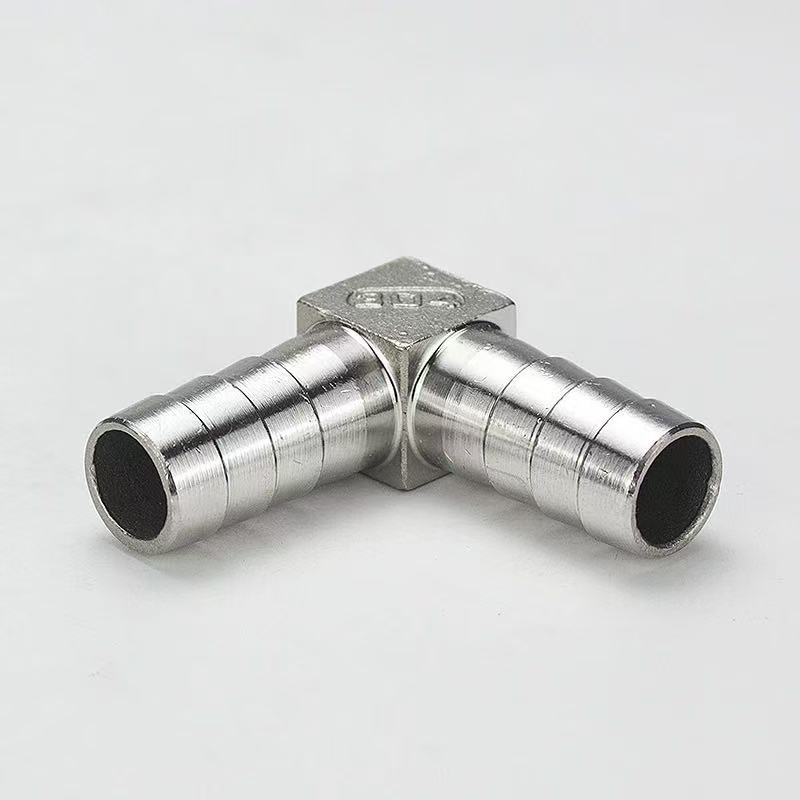

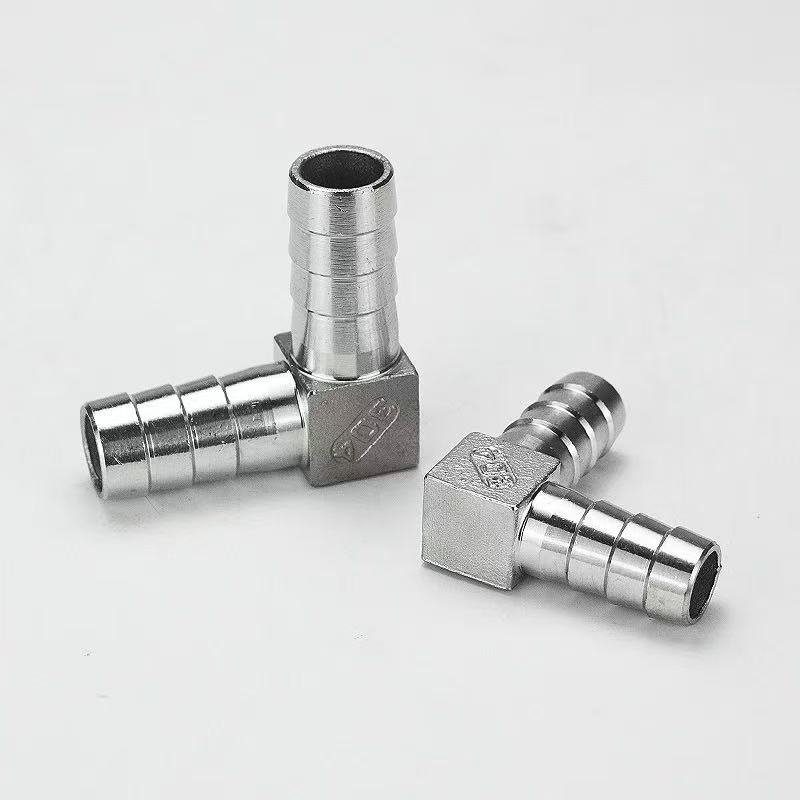

Connecteur de tuyau d'eau pagode de type L : les deux extrémités comportent une structure de pagode barbelée, conçue pour créer une connexion directionnelle à 90 degrés entre deux tuyaux flexibles.

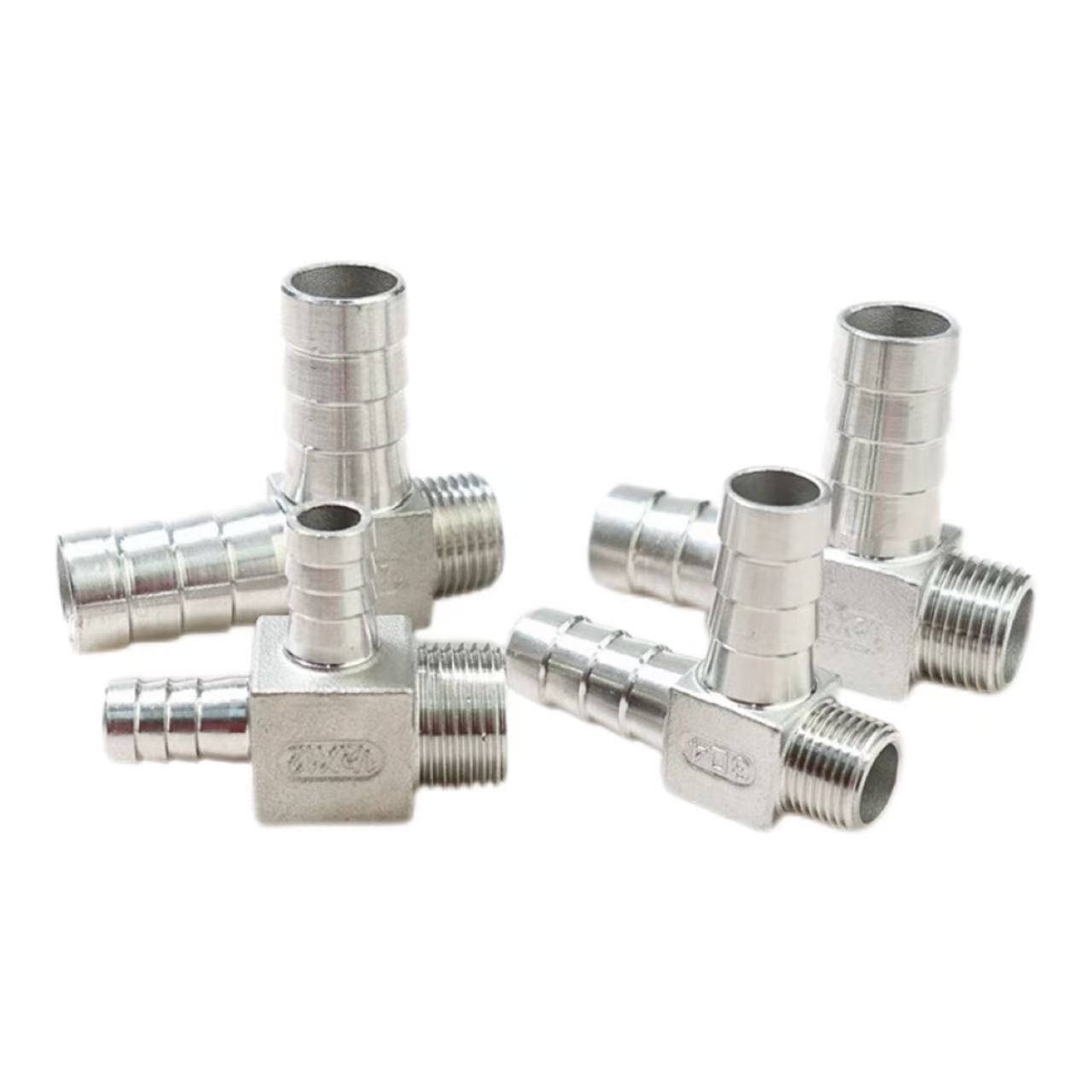

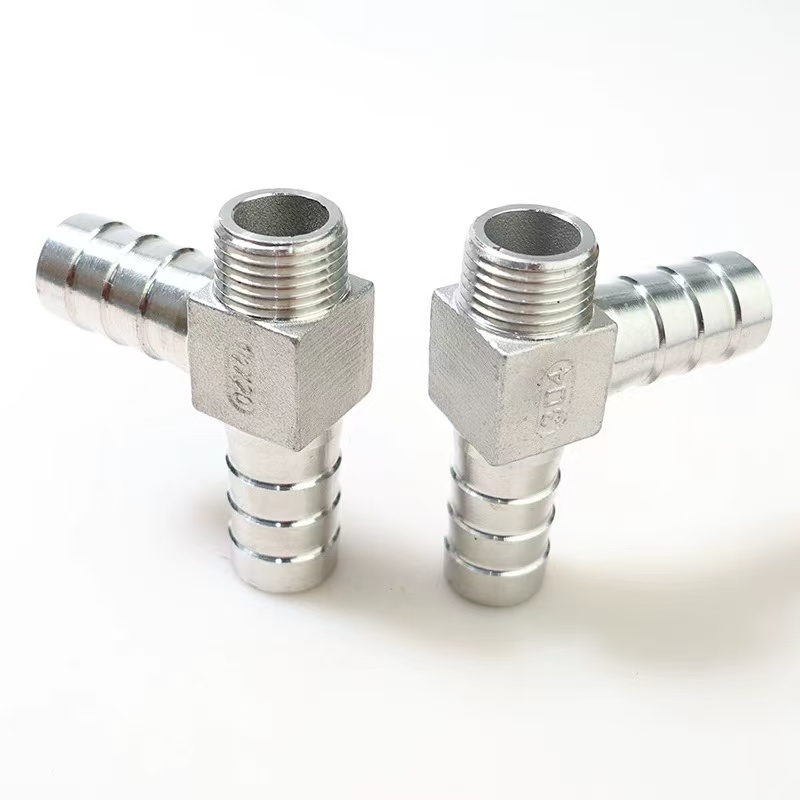

Connecteur pagode fileté mâle de type L : une extrémité comporte une structure pagode barbelée pour la connexion à un tuyau flexible, tandis que l'autre extrémité comporte des filetages externes (mâles), conçus pour créer une connexion directionnelle à 90 degrés entre un tuyau et un équipement avec un port fileté interne (femelle).

Les deux types présentent une conception inclinée à 90 degrés avec des spécifications identiques pour les extrémités barbelées de la pagode. Ils sont disponibles dans un choix de matériaux : inox 304, inox 316L ou laiton. La principale distinction réside dans la méthode de connexion : la première facilite une connexion directe de tuyau à tuyau, tandis que la seconde facilite une connexion transitoire entre un tuyau et un équipement, offrant ainsi des options de sélection flexibles pour s'adapter à différents scénarios d'installation.

Quelle est la différence entre le connecteur de tuyau d'eau pagode de type L et le connecteur pagode fileté mâle de type L ?

Différence fondamentale : le connecteur de tuyau d'eau pagode de type L Shenchi est doté d'une interface à double barbe (les deux extrémités sont des têtes de pagode barbelées, conçues pour se connecter directement aux tuyaux flexibles). Le connecteur pagode fileté mâle de type L comporte un filetage externe à une extrémité et une pagode barbelée à l'autre, conçu pour connecter un tuyau flexible à un tuyau rigide ou à un corps de vanne avec des filetages internes. Shenchi’Les connecteurs de conduite d'eau pagode de type L hautes performances sont forgés à partir de laiton ou d'acier inoxydable 304/316L ; leur structure à angle droit à 90 degrés est idéale pour rediriger les pipelines. La conception à double ardillon assure une prise ferme et sûre—surtout lorsqu'il est associé à des colliers de serrage—pour éviter le détachement et les fuites. Ces raccords offrent une excellente résistance à la pression, à la corrosion et au vieillissement. La variante en acier inoxydable 316L est particulièrement adaptée aux environnements hautement corrosifs, tels que ceux impliquant l'eau de mer ou les traitements chimiques. Faciles à installer, ces raccords sont idéaux pour les raccordements de tuyaux basse pression dans les applications de plomberie, de systèmes pneumatiques et de fluides industriels, offrant une stabilité et une durabilité exceptionnelles.

Spécifications du produit

Instructions d'installation

Le connecteur de conduite d'eau pagode de type L de marque Shenchi, fabriqué selon les normes nationales, est facile à installer. Suivre les étapes ci-dessous garantit une connexion fiable :

Étape 1 : Coupe du tuyau

Utilisez un coupe-tuyau spécialisé pour couper l'extrémité du tuyau d'équerre et à plat, en évitant les coupes en angle ou les bavures, afin d'assurer un ajustement parfait contre les barbes de la pagode. Pour les tuyaux tressés ou renforcés, il est recommandé d'utiliser une méthode de coupe à chaud pour sceller les bords et éviter l'effilochage.

Étape 2 : Connexion de fin de pagode

Insérez le tuyau verticalement sur l'extrémité de la pagode jusqu'à ce que la face du tuyau entre en contact avec la base du raccord pagode. Les barbes de la pagode présentent une conception étagée qui crée plusieurs anneaux d'étanchéité une fois le tuyau inséré. Pour les applications haute pression, fixez le raccordement à l'aide d'un collier de serrage en acier inoxydable ou d'un clip à ressort ; la pince doit être positionnée entre les deuxième et troisième barbes de la pagode.

Étape 3 : Connexion d'extrémité filetée

Sélectionnez la méthode d'étanchéité appropriée pour l'extrémité filetée en fonction de ses spécifications : les filetages G (filetages de tuyaux parallèles) nécessitent un joint en caoutchouc ou en cuivre pour l'étanchéité ; Les filetages NPT ou R (filetages de tuyaux coniques) nécessitent d'enrouler 3 à 5 tours de ruban d'étanchéité pour filetage PTFE avant de serrer. Lors du serrage, appliquez la clé sur le corps hexagonal du raccord pour éviter que le couple ne soit transmis au point de raccordement du tuyau.

Étape 4 : Test de pression

Une fois l'installation terminée, effectuez un test de pression statique à 1,5 fois la pression de service du système. Si aucune fuite n'est constatée après maintien de cette pression pendant 3 minutes, l'ensemble est prêt à l'emploi. La procédure d'installation du connecteur pagode fileté mâle de type L correspondant dans cette série est identique, ne différant que par le type de filetage, permettant une sélection flexible en fonction des exigences spécifiques de l'interface.

Champs d'application

1. Équipement de traitement de l'eau

Le connecteur de tuyau d'eau pagode de type L est conçu pour les connexions directionnelles à 90 degrés entre les tubes PE et PU dans les purificateurs d'eau, les adoucisseurs d'eau et les systèmes RO (osmose inverse). Lorsqu’il est fabriqué en acier inoxydable 316L, il répond aux exigences sanitaires de qualité alimentaire. Un connecteur pagode fileté mâle de type L complémentaire au sein de la même série est disponible pour les applications où l'interface de l'équipement comporte un filetage interne (femelle).

2. Systèmes d'automatisation pneumatiques

Utilisé pour le routage des tubes pneumatiques dans les compresseurs d'air, les collecteurs de vannes pneumatiques et les chaînes d'assemblage automatisées. Sa structure en forme de L préserve l'espace interne de l'équipement, tandis que la compatibilité avec les pinces à connexion rapide facilite un montage, un démontage et une maintenance rapides.

3. Articles sanitaires et appareils électroménagers

Permet de connecter les tuyaux d'arrivée d'eau pour les toilettes intelligentes, les lave-vaisselle, les machines à laver et les appareils similaires. Lorsqu'il est fabriqué en laiton, le connecteur de conduite d'eau pagode de type L offre une excellente conductivité thermique, ce qui le rend adapté aux conduites d'eau chaude. Le connecteur pagode fileté mâle de type L est conçu pour s'adapter à une plus large gamme de normes d'interface trouvées dans les équipements importés.

4. Systèmes de refroidissement et de lubrification industriels

Appliqué dans les conduites de refroidissement des machines-outils et les systèmes de lubrification hydraulique. La construction en acier inoxydable offre une résistance supérieure à la corrosion, permettant des performances fiables dans des environnements exigeants impliquant du brouillard d'huile, des liquides de coupe et des conditions de fonctionnement complexes similaires.
