Raccord coudé à filetage femelle à 90 degrés

En tant que fabricant professionnel en Chine, le raccord coudé à filetage femelle à 90 degrés de Shenchi est spécialement conçu pour faciliter la transition entre les tuyaux rigides filetés et les tuyaux flexibles, permettant un changement de direction à 90 degrés dans la disposition des canalisations.

Son extrémité filetée femelle peut être solidement vissée sur des robinets, des raccords filetés mâles ou des tuyaux métalliques, garantissant ainsi une étanchéité étanche au sein du système de tuyauterie rigide.

L'extrémité barbelée est conçue pour être insérée directement dans l'alésage intérieur des tuyaux en caoutchouc, des tuyaux tressés ou des tubes flexibles en PVC ; la structure dentelée de la surface adhère à la paroi interne du tuyau, créant un joint sûr, résistant à la pression et antidérapant lorsqu'elle est fixée avec un collier de serrage ou un clip jubilé.



Cette conception élimine le besoin de fileter l'extrémité du tuyau ou d'utiliser des outils complexes, augmentant ainsi considérablement l'efficacité de l'installation pour divers raccordements d'équipements (tels que les robinets de machine à laver, les tuyaux d'arrosage et les interfaces d'équipements industriels). Résistant à la corrosion et capable de résister à une pression élevée, ce produit est largement applicable dans les environnements résidentiels, commerciaux et industriels pour les systèmes d'alimentation en eau à tuyaux rigides à flexibles.

Spécifications du produit

Nom du produit : raccord coudé à filetage femelle à 90 degrés.	Spécifications : (1/8"–4") DN6–DN100
Pression nominale : PN16	Matériau du corps : Laiton, SUS304, SUS316L
Normes : ANSI, BS, DIN, ISO, JIS	Filetages : NPT, BSP, BSPT, DIN, etc.
Matériau métallique interne : Laiton, SUS304, SUS316L	Température moyenne : élevée, basse, moyenne, ambiante
Type d'opération : Manuel	Joints : EPDM
Type de connexion : fileté/tuyau cannelé.	Médias appropriés : eau, air, gaz, huile, liquides, etc.
Lieu d'origine : Chine	Échantillons : créez des échantillons gratuitement



Le raccord coudé à filetage femelle à 90 degrés Shenchi est un composant spécialisé conçu pour faciliter professionnellement la transition entre les tubes rigides et flexibles. Disponible dans des configurations à filetage femelle et à filetage mâle, il répond à un large éventail d'exigences de connexion :

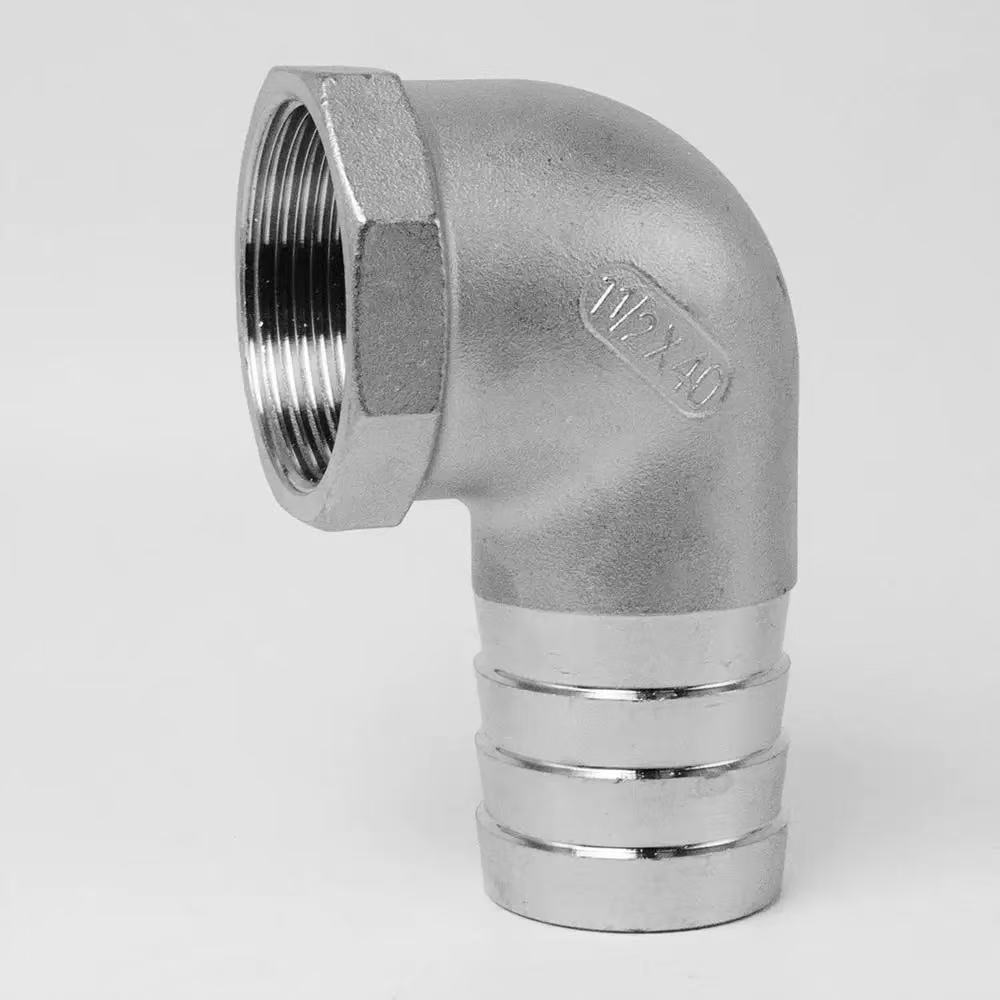

Raccord coudé à filetage femelle à 90 degrés :Comprend un filetage femelle à une extrémité et un raccord de tuyau barbelé à l'autre, conçu pour la connexion à des composants filetés mâles.

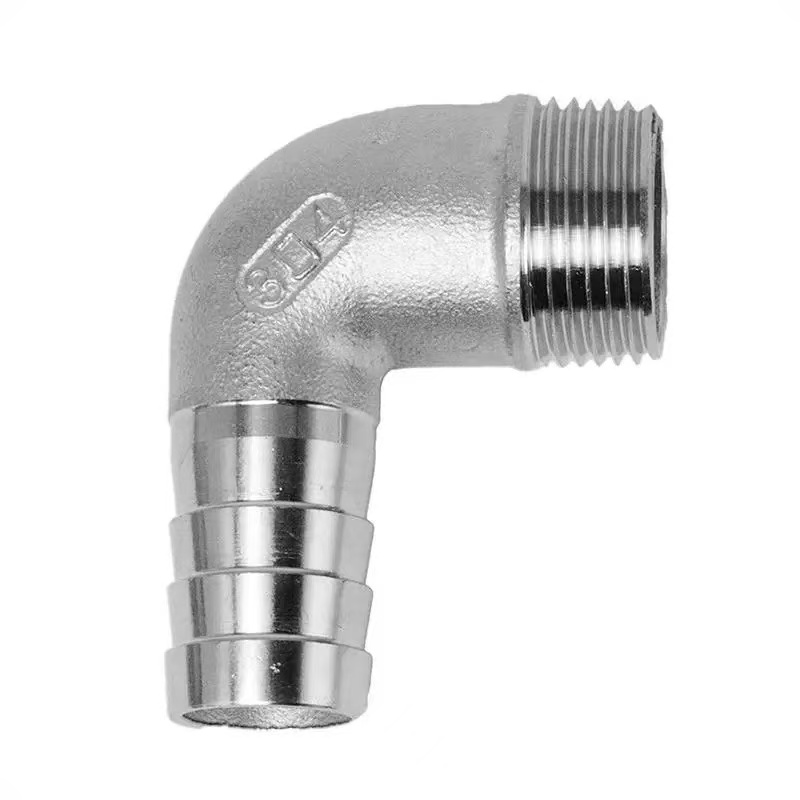

Raccord coudé à filetage mâle à 90 degrés :Comprend un filetage mâle à une extrémité et un raccord de tuyau barbelé à l'autre, conçu pour la connexion à des composants filetés femelles.



En tant qu'exportateur spécialisé de raccords coudés filetés à 90 degrés, Shenchi étend le savoir-faire exquis incarné dans ce coude barbelé à l'ensemble de sa gamme de produits. Nous proposons aux utilisateurs du monde entier une sélection de coudes barbelés filetés à 90 degrés de haute qualité, ainsi que des accessoires complémentaires, à des prix abordables.



Avantages clés en termes de performances

1. Conception asymétrique à double extrémité : l'extrémité filetée est conforme aux normes internationales, garantissant une étanchéité parfaite lors de la connexion aux raccords de tuyauterie métalliques. L'extrémité barbelée comporte plusieurs barbes annulaires qui offrent une prise sûre une fois insérée dans un tuyau flexible ; lorsqu'il est fixé avec un collier de serrage, il offre une résistance exceptionnelle aux forces d'arrachement. Ce produit est fabriqué selon les mêmes normes de processus rigoureuses, garantissant une qualité constante sur l'ensemble de notre gamme de produits.



2. Optimisation de la dynamique des fluides : le coude à 90 degrés présente une conception de canal d'écoulement à grand rayon, qui minimise la résistance à l'écoulement et réduit la perte de pression, ce qui entraîne une efficacité de transmission des fluides plus élevée.



3. Construction durable : le corps principal est construit en acier inoxydable de haute qualité avec un traitement de surface résistant à la corrosion. Il offre une excellente résistance aux intempéries et convient à une utilisation avec de l’eau, de l’huile et des fluides légèrement corrosifs.



4. Application polyvalente : avec une plage de température de fonctionnement de -20 °C à 110 °C et une pression nominale maximale de 2,5 MPa, le raccord maintient une étanchéité fiable même dans des environnements soumis à des cycles chauds et froids alternés.



5. Installation facile : l'extrémité barbelée ne nécessite aucun filetage ; l'installation s'effectue simplement en insérant le tuyau et en serrant le collier de serrage, ce qui permet d'économiser considérablement en termes de main d'œuvre et de temps.





Directives d'entretien

1. Inspection avant l'installation : vérifiez que les filetages sont intacts, que les dents cannelées du tuyau ne sont pas endommagées et que le diamètre intérieur du tuyau correspond à la taille du raccord cannelé.



2. Installation correcte : Pour l'extrémité filetée, enveloppez les filetages avec du ruban d'étanchéité avant de visser le raccord en place. Pour l'extrémité barbelée, faites glisser le tuyau complètement jusqu'à la base de l'ardillon et fixez-le fermement à l'aide d'un collier de serrage en acier inoxydable positionné sur les dents de l'ardillon. La procédure d'installation est identique pour le coude fileté mâle à 90 degrés et le coude fileté femelle à 90 degrés, garantissant un processus simple et cohérent.



3. Inspection périodique : effectuez des inspections tous les six mois pour vérifier les fuites aux points de connexion, vérifier que les colliers de serrage restent serrés et rechercher tout signe de corrosion sur les extrémités filetées.



4. Dépannage : En cas de fuite, vérifiez d'abord le serrage du collier de serrage. Si la fuite provient du raccord fileté, enveloppez à nouveau les filetages avec du ruban d'étanchéité ou remplacez le raccord.



Prise en charge de la personnalisation

Shenchi propose des services complets de personnalisation ODM/OEM. Pour nos raccords coudés à filetage femelle à 90 degrés et nos raccords coudés à filetage mâle à 90 degrés, nous pouvons ajuster les spécifications, les matériaux et les finitions de surface pour répondre à vos exigences spécifiques. Nous fournissons une solution complète et unique, de la conception initiale à la production en série, pour satisfaire les divers besoins de notre clientèle mondiale.
