Un guide sur les raccords de tuyauterie

Dans le vaste réseau de canalisations qui approvisionne notre monde moderne en eau, en gaz et en contrôle, l’attention se porte souvent sur les canalisations elles-mêmes ou sur les vannes qui commandent le débit. Pourtant, les véritables catalyseurs de systèmes complexes, fonctionnels et fiables sont les humblesraccords de tuyauterie. Ces composants essentiels sont les connecteurs, les directeurs et les adaptateurs qui transforment les longueurs droites de tuyaux en circuits utiles. Comprendre leurs types, leurs fonctions et leurs critères de sélection est fondamental pour la réussite de tout projet de manipulation de fluides ou de gaz.

Les fonctions de base : plus qu'une simple connexion

Les raccords remplissent plusieurs fonctions essentielles au-delà de la simple connexion :

*   Changement de direction : les coudes (généralement à 45 ° ou 90 °) redirigent la tuyauterie autour des obstacles ou le long des contours structurels.

*   Division ou combinaison de flux : les tees et les croisements divisent un seul flux en plusieurs branches ou combinent plusieurs flux entrants en un seul.

*   Adaptation de la taille : les réducteurs et les bagues relient des tuyaux de différents diamètres de manière transparente.

*  Extension de ligne : les raccords relient deux tuyaux de même taille en une ligne droite.

*  Création de ports : les embouts et les selles fournissent des points d'accès pour les robinets, les jauges ou les conduites auxiliaires.

*   Terminaison : les capuchons et les bouchons scellent l'extrémité d'un tuyau, de manière permanente ou temporaire.

Attributs clés : matériau, connexion et conception

Le choix du bon raccord dépend de trois attributs principaux :

1. Matériau : le raccord doit être compatible à la fois avec le matériau du tuyau et le fluide (fluide/gaz) qu'il transportera.

   *   Cuivre et laiton : excellents pour l'eau potable, le chauffage et certaines applications de gaz. Résiste à la corrosion et est facile à installer par soudure ou par ajustement serré.

   *   Acier au carbone et acier inoxydable : la norme pour les applications industrielles, à haute pression et à haute température (vapeur, huile, produits chimiques). Offre une résistance supérieure. L'acier inoxydable offre une résistance améliorée à la corrosion.

   *   PVC, CPVC et PEX : dominants dans les conduites modernes de plomberie, d'irrigation et de produits chimiques basse pression. Légers, résistants à la corrosion et utilisent souvent des connexions par soudage au solvant (PVC) ou par pression/sertissage (PEX).

   *   Fonte malléable : connue pour sa robustesse dans les configurations filetées, couramment utilisée dans les conduites de gaz et hydrauliques à usage intensif.

2. Méthode de connexion : ceci définit la manière dont le raccord s'interface avec le tuyau.

   *   Threaded (Screwed): The classic, versatile method using tapered (NPT) threads. Ideal for maintenance-heavy systems, field modifications, and sturdy connections where disassembly may be needed. Nécessite un mastic pour un joint étanche.

   *   Soudé/brasé (soudure par emboîtement) : principalement pour le cuivre et l'acier. Crée un joint permanent, lisse et très fiable en faisant fondre un métal d'apport dans l'espace entre la douille du raccord et le tuyau. Indispensable pour la plomberie à haute intégrité et les lignes de processus critiques.

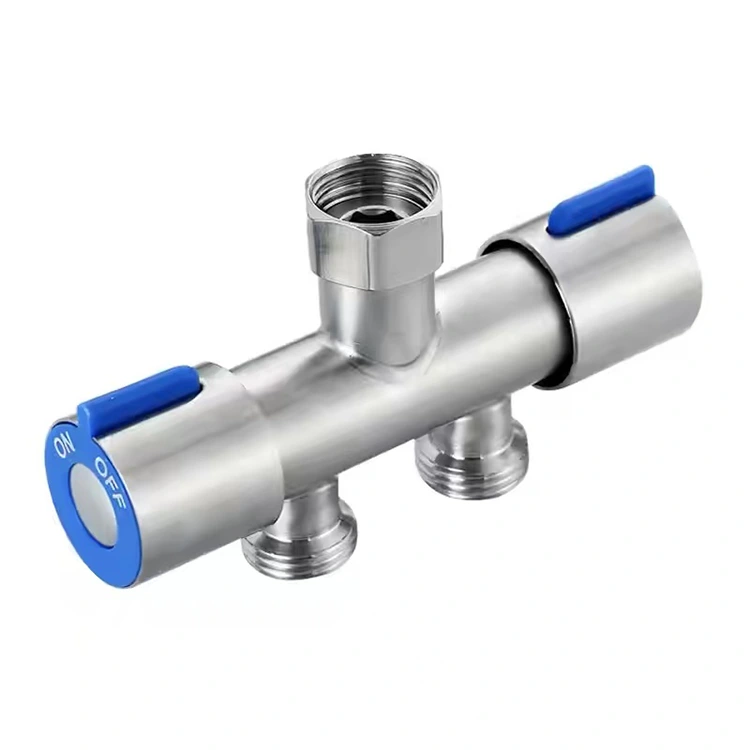

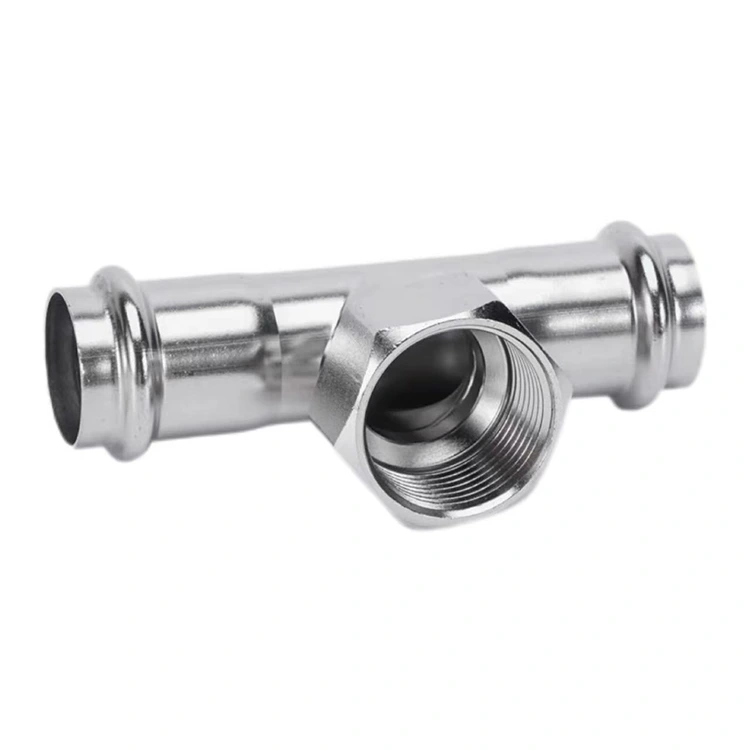

   *   Press-Fit : méthode moderne utilisant des outils spécialisés pour sertir un raccord doté d'un joint torique interne sur un tuyau. Offre une connexion rapide, propre et très fiable sans chaleur ni filetage. Adoption rapide dans les systèmes de plomberie et hydroniques commerciaux.

   *   Push-to-Connect : méthode d'installation la plus simple pour les conduites temporaires ou accessibles (par exemple, air comprimé, instrumentation). Un mécanisme de serrage et de joint torique permet une connexion et un dégagement sans outil.

   *   Soudure au solvant : utilisée pour les systèmes en plastique (PVC/CPVC). Un solvant chimique fond et fusionne le tuyau et le raccord en une seule pièce monolithique.

3.  Indice de pression et normes :Raccords de tuyauteriesont fabriqués selon des classes de pression spécifiques (par exemple, annexes 40, 80, classes 150, 300) et doivent répondre aux normes de l'industrie (ASTM, ASME, EN). La sélection d'un raccord avec une pression nominale égale ou supérieure à la pression de fonctionnement maximale du système n'est pas négociable pour des raisons de sécurité.

Guide de sélection : adapter l'adaptation à la tâche

Un processus de sélection logique garantit l’intégrité du système :

1. Définir le service : quel fluide ou quel gaz ? A quelle température et pression ? Est-ce corrosif ? (par exemple, Eau potable chaude, 80°C, 6 bar).

2. Choisissez le matériau du tuyau : en fonction des conditions de service et du budget (par exemple, cuivre).

3. Sélectionnez la méthode de connexion : équilibrez les performances, les compétences d'installation et les besoins d'accès futurs (par exemple, ajustement par pression pour la vitesse et la fiabilité).

4. Spécifiez le type et la taille du raccord : déterminez la fonction requise (par exemple, coude à 90 °, 22 mm x 22 mm).

5. Vérifier la compatibilité : assurez-vous que le matériau du raccord, la méthode d'étanchéité et la pression nominale sont entièrement compatibles avec les paramètres du tuyau et du système choisis.

Conclusion : le fondement de l'intégrité du système

Les raccords de tuyauterie constituent le signe de ponctuation essentiel dans le langage des systèmes de tuyauterie. Leur sélection et leur installation correctes constituent la base de la longévité, de la sécurité et de l'efficacité d'un système. Même s'ils peuvent fonctionner à l'abri des regards, la spécification de raccords appropriés et de haute qualité est l'une des décisions les plus importantes qu'un ingénieur, un entrepreneur ou un installateur puisse prendre. Dans la danse complexe de la dynamique des fluides, ces composants sont les partenaires silencieux et inébranlables garantissant que tout se déroule comme prévu.
