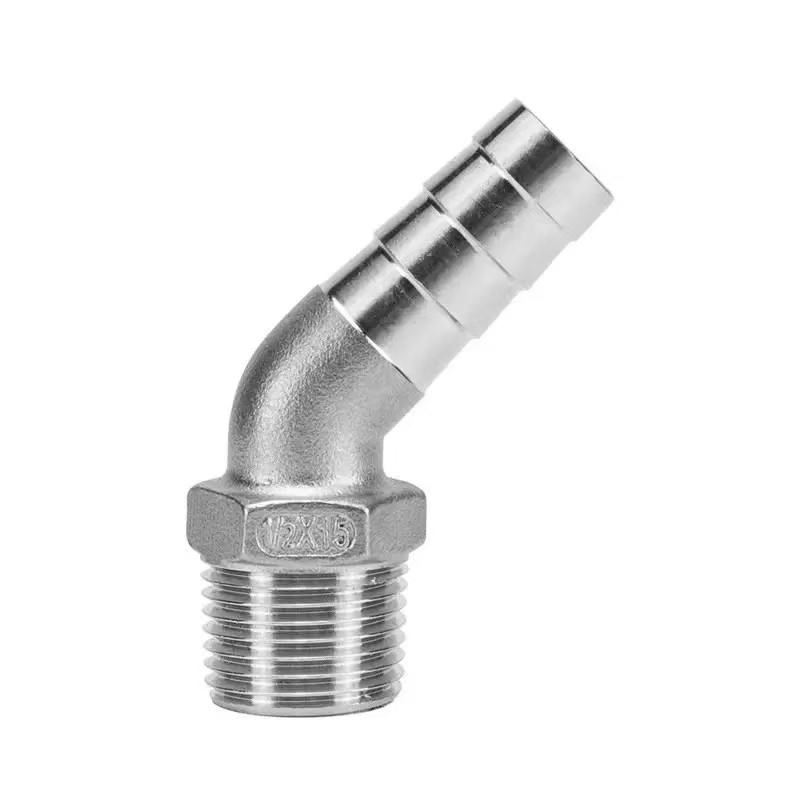

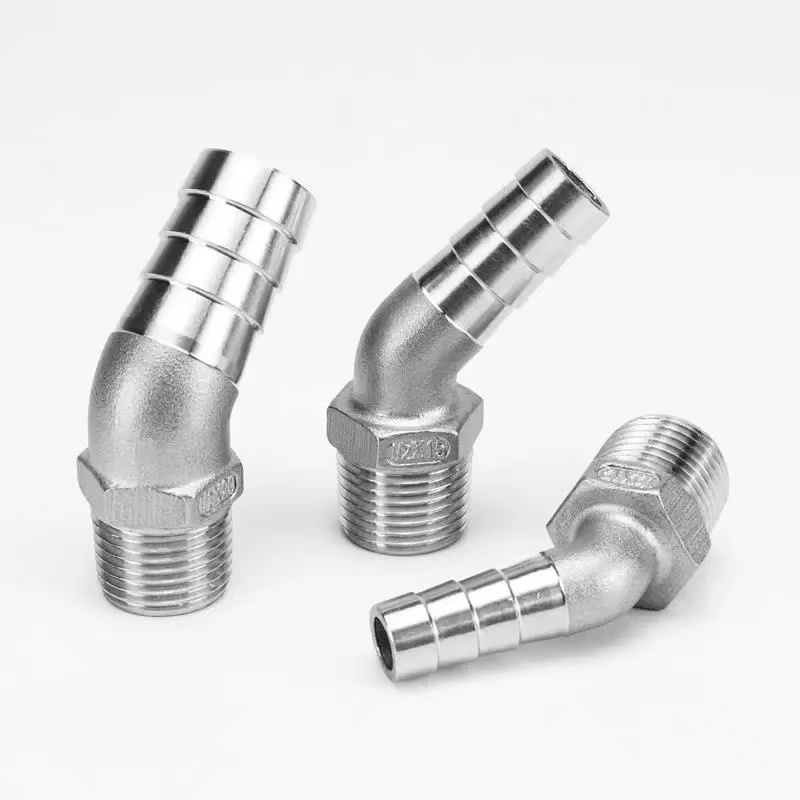

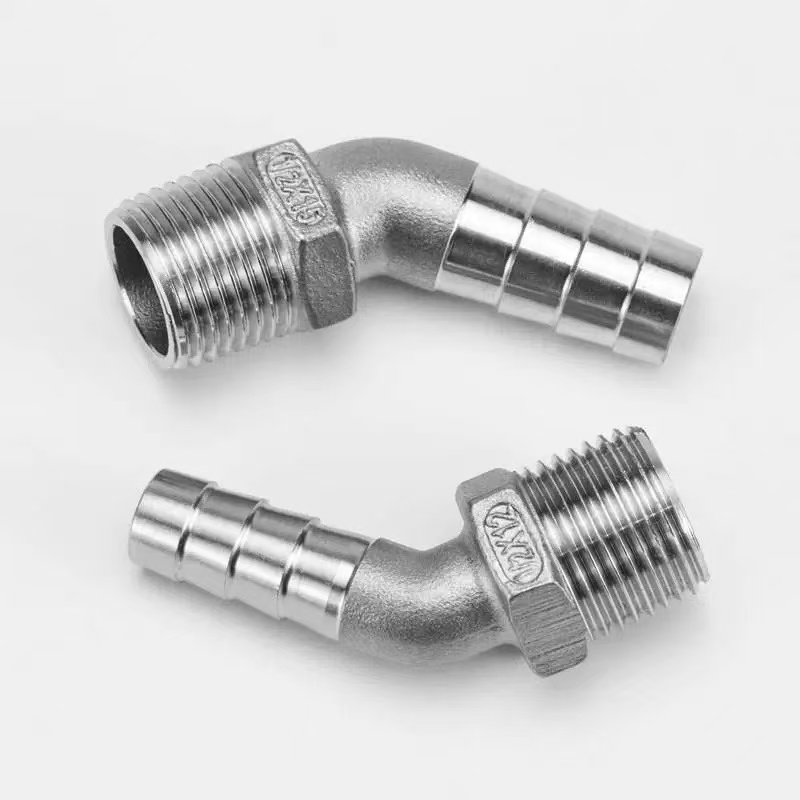

Raccord coudé à filetage mâle hexagonal à 45 degrés

Le raccord coudé à filetage mâle hexagonal à 45 degrés de Shenchi Factory est spécialement conçu pour les applications nécessitant un changement de direction en douceur de 45 degrés lors de la transition d'une tuyauterie rigide à des tuyaux flexibles. Son extrémité filetée externe se visse fermement dans un raccord fileté interne correspondant, assurant ainsi une étanchéité étanche au sein du système de tuyauterie métallique. L'extrémité du tuyau barbelé, une fois insérée dans un tuyau flexible, utilise une série de barbes à angle inversé pour saisir fermement la paroi interne du tuyau ; lorsqu'il est fixé avec un collier de serrage, cela crée une connexion robuste et antidérapante. La conception inclinée à 45 degrés réduit la résistance à l'écoulement du fluide par rapport aux coudes standard à 90 degrés, ce qui la rend idéale pour les systèmes de tuyauterie où minimiser la perte de pression est une exigence essentielle. De plus, le corps hexagonal situé au centre du raccord facilite l'accès aux outils et permet une installation rapide et efficace.

Spécifications du produit

Connexion filetée/barbelée

Le raccord coudé à filetage mâle hexagonal à 45 degrés Shenchi présente une conception à double interface, permettant une transition fiable entre les tubes rigides et les tuyaux flexibles :

Extrémité du filetage mâle : les filetages externes usinés avec précision respectent strictement les normes internationales (options BSPT/NPT disponibles). Caractérisés par une régularité de filetage exceptionnelle, ils forment un joint métal sur métal lorsqu'ils sont serrés contre des raccords, des vannes ou des équipements à filetage femelle, garantissant une étanchéité fiable sans avoir recours à un couple excessif. Les surfaces des filetages sont lisses et exemptes de bavures, évitant ainsi d'endommager les filetages correspondants lors de l'installation.

Extrémité barbelée : Cette extrémité présente une structure barbelée à plusieurs anneaux avec des angles et des profondeurs de dents optimisés. Une fois le tuyau flexible inséré, les barbes s'enfoncent dans la paroi interne du tuyau pour créer une prise mécanique multipoint. Lorsqu'il est fixé avec un collier de serrage en acier inoxydable, l'ensemble atteint une résistance à l'arrachement supérieure à 50 kg. L'extrémité barbelée est disponible dans une gamme complète de tailles, compatible avec divers tuyaux flexibles allant de 3 mm à 25 mm de diamètre intérieur.

Pression nominale

Le raccord coudé à filetage mâle hexagonal à 45 degrés Shenchi offre des pressions nominales définies pour répondre aux exigences de diverses conditions de fonctionnement :

Pression standard : 1,6 MPa – convient à la grande majorité des applications résidentielles, commerciales et industrielles légères, telles que les systèmes d'approvisionnement en eau, l'irrigation agricole et les systèmes d'eau de refroidissement industriels généraux.

Option haute pression : la série en acier inoxydable 316L est évaluée jusqu'à 2,5 MPa, adaptée aux applications nécessitant des pressions plus élevées, telles que les systèmes hydrauliques et les équipements de nettoyage haute pression.

Assurance des tests : chaque lot de ces raccords coudés hexagonaux à filetage mâle à 45 degrés fabriqués en Chine est soumis à des tests de pression rigoureux en usine. La pression d'essai est réglée à 1,5 fois la pression de service, garantissant un fonctionnement à long terme, stable et sans fuite à la pression nominale.

Courbe température-pression : Dans la plage de températures de fonctionnement de -20 °C à 120 °C, la pression nominale reste constante ; en dehors de cette plage de température, la pression de service admissible doit être réduite conformément aux directives standard.

Interopérabilité et compatibilité

Le raccord coudé à filetage mâle hexagonal à 45 degrés Shenchi est conçu en tenant pleinement compte des exigences d'interopérabilité et de compatibilité du marché mondial :

Compatibilité des normes de filetage : disponible dans diverses normes de filetage, notamment BSPT (British Standard Pipe Taper) et NPT (American National Pipe Taper), pour garantir la compatibilité avec les systèmes de tuyauterie de différentes régions. Les clients peuvent sélectionner les spécifications de fil appropriées en fonction de leurs marchés cibles.

Gamme de tailles de raccords de tuyau : l'extrémité du raccord cannelé présente une gamme complète de spécifications de diamètre extérieur, couvrant des tailles de 1/4 de pouce à 1 pouce (environ 6 mm à 25 mm). Cela garantit la compatibilité avec la grande majorité des types de tuyaux flexibles actuellement disponibles sur le marché, y compris les tuyaux en PVC, en caoutchouc, tressés et PU.

Compatibilité des matériaux : proposé en deux qualités d'acier inoxydable : 304 et 316L, pour répondre à diverses exigences de compatibilité avec les supports. Le grade 304 convient à l'eau et aux fluides légèrement corrosifs, tandis que le grade 316L est idéal pour une utilisation avec les huiles, le gaz naturel et les environnements hautement corrosifs.

Interopérabilité entre les marques : fabriqués dans le strict respect des normes internationales, les raccords coudés à filetage mâle hexagonal à 45 degrés hautes performances de Shenchi sont entièrement interchangeables avec les raccords des grandes marques nationales et internationales, éliminant ainsi tout problème concernant les problèmes de compatibilité.

Pourquoi nous choisir ?

1. Tarifs directs en usine

En tant que fabricant principal, Shenchi élimine les intermédiaires pour offrir à ses clients des prix réduits sur nos raccords coudés à filetage mâle hexagonal à 45 degrés. Cela garantit une valeur supérieure, offrant de meilleurs prix pour une qualité équivalente ou une qualité supérieure pour le même budget.

2. Contrôle qualité rigoureux

À partir du moment où les matières premières entrent dans notre usine jusqu'au départ des produits finis, chaque raccord coudé à filetage mâle hexagonal à 45 degrés fabriqué en Chine est soumis à un processus d'inspection en plusieurs étapes. Nous mettons en œuvre des contrôles stricts, notamment une analyse spectroscopique des matériaux, une jauge Go/No-Go et des tests de pression, pour garantir une cohérence absolue du produit.

3. Capacités de personnalisation robustes

Shenchi prend en charge la personnalisation ODM et OEM, nous permettant d'adapter les spécifications, les dimensions, les normes de filetage, les qualités de matériaux et les finitions de surface pour répondre aux exigences spécifiques des clients. Nous fournissons un service complet et unique, depuis la conception initiale et le développement du moule jusqu'à la production de masse et la livraison finale.
