Coude à 90 degrés à pince unique

Produits associés : Coude de type B à 90 degrés à clip unique

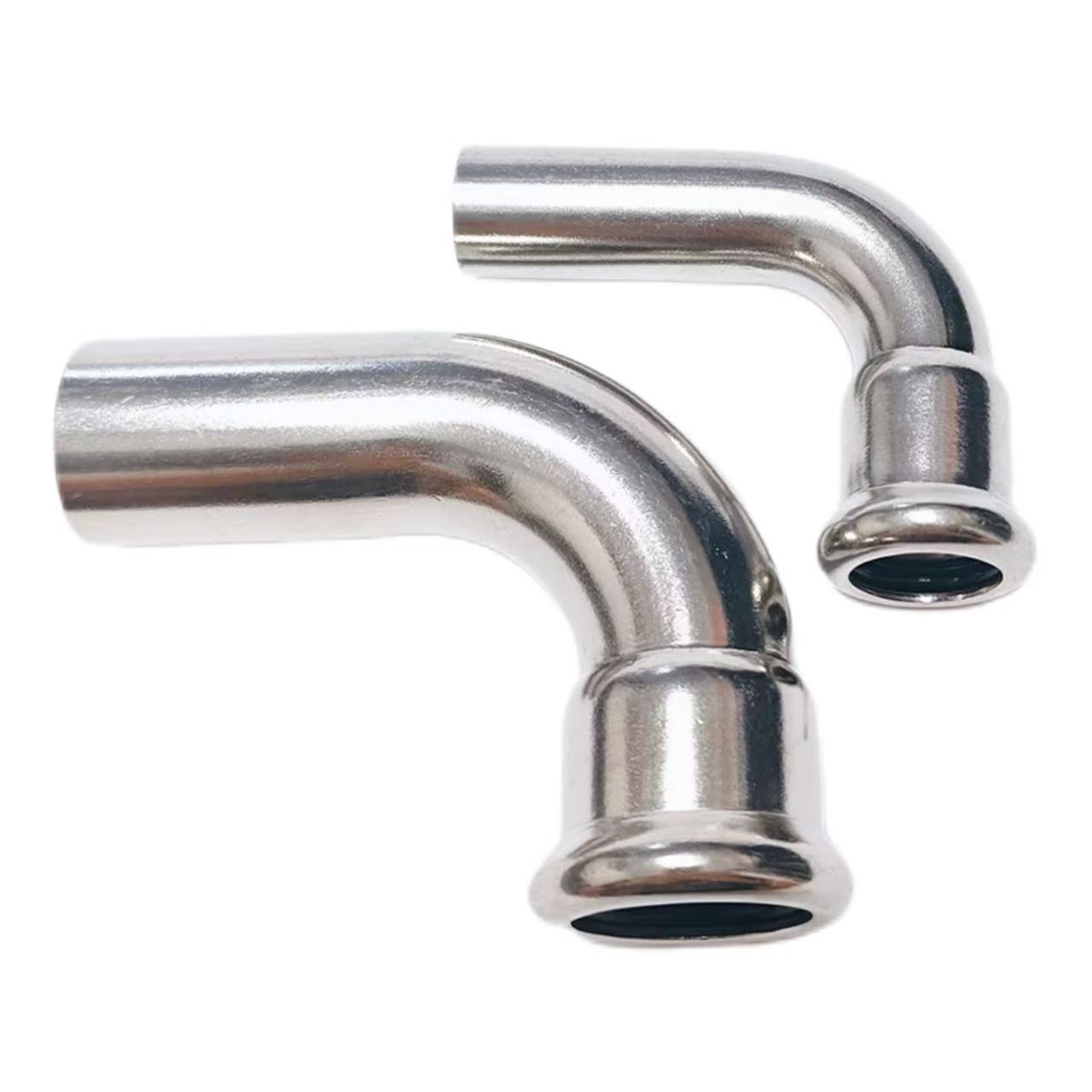

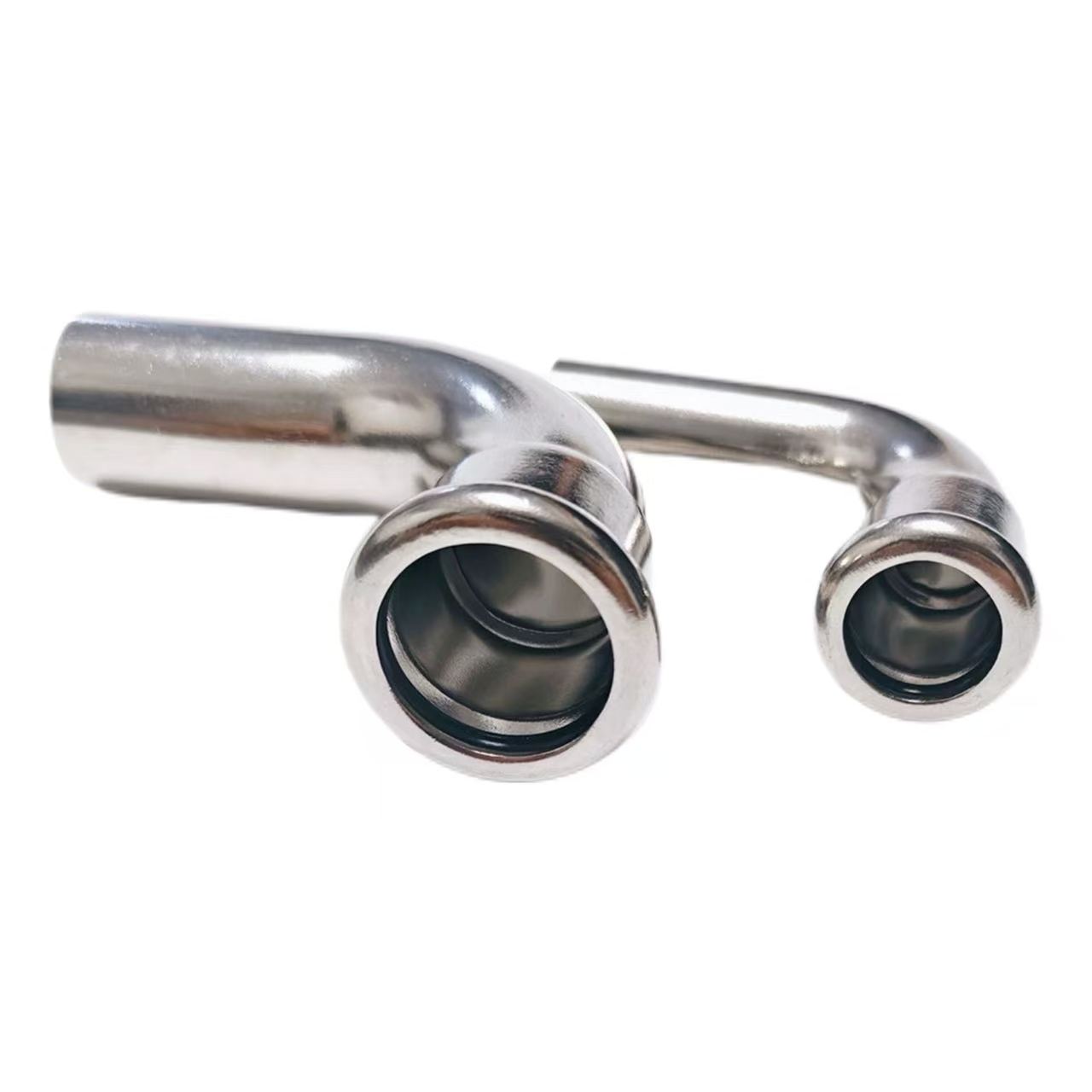

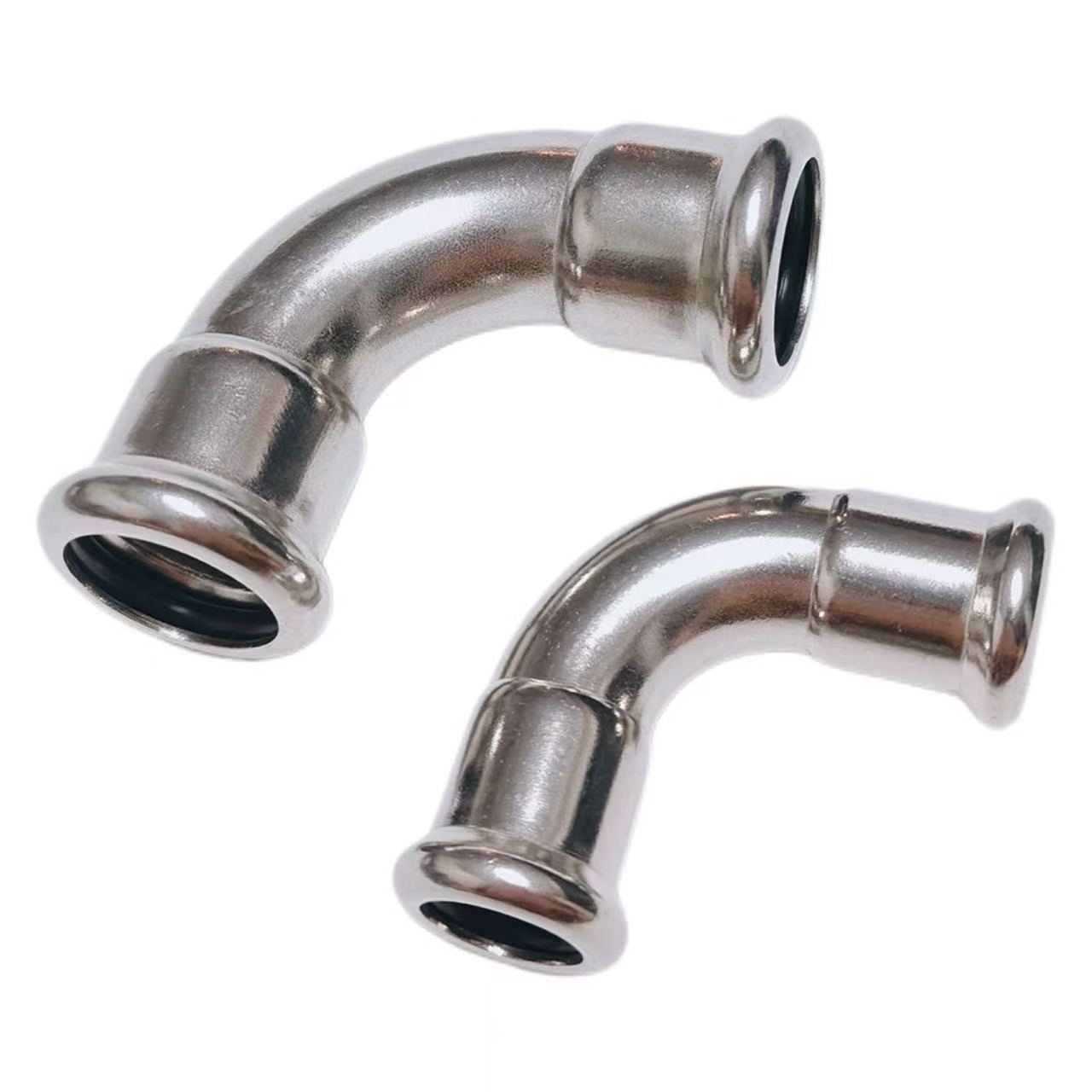

Le coude de type B à 90 degrés à clip unique Shenchi est conçu pour les systèmes de tuyauterie en acier inoxydable à paroi mince, offrant une solution de rotation à angle droit efficace et fiable. Le produit est fabriqué à partir de matériaux de haute qualité tels que le laiton, le SUS304 et le SUS316L, garantissant résistance à la corrosion, durabilité et robustesse. La conception de connexion à clip unique permet une installation pratique sans soudure, garantissant sécurité et efficacité. La structure de type B prend en charge la compression secondaire ou l'adaptation au soudage sur site, s'adaptant de manière flexible aux différentes conditions de travail. La paroi intérieure lisse du raccord entraîne une faible résistance à l'écoulement et est moins sujette à l'entartrage, garantissant ainsi une distribution propre et fluide du fluide. Il est largement applicable aux systèmes d’approvisionnement en eau et de drainage, de CVC et de tuyauterie industrielle.

Paramètres du produit

Avantages du fonctionnement hydraulique manuel

Les coudes hydrauliques manuels à 90 degrés à pince unique de Shenchi utilisent des outils hydrauliques manuels pour le sertissage des connexions. Pendant le fonctionnement, insérez le tuyau dans la douille du raccord jusqu'à la profondeur marquée, alignez les pinces hydrauliques manuelles avec les nervures du raccord et appuyez sur la poignée pour augmenter la pression. Une fois la pression réglée atteinte, il relâche automatiquement la pression et se réinitialise. La méthode hydraulique manuelle ne nécessite aucune alimentation externe, ce qui la rend adaptée aux travaux dans des zones sans électricité ou dans des espaces confinés. Par rapport aux pinces à sertir purement manuelles, la méthode hydraulique offre une force plus uniforme et une qualité de sertissage plus stable, particulièrement adaptée aux raccords de grand diamètre de DN50 et plus, économisant des efforts et garantissant une étanchéité fiable.

Étapes d'installation et clé

Points de contrôle L'installation d'un coude à 90 degrés à simple pression avec le traitement préférentiel de Shenchi nécessite les cinq étapes suivantes : Étape 1 : Coupez le tuyau verticalement, en éliminant toutes les bavures internes et externes pour éviter de rayer la bague d'étanchéité. Étape 2 : Dessinez des marques de profondeur sur le tuyau pour vous assurer qu'il est complètement inséré. Étape 3 : Insérez le tuyau dans la douille du raccord jusqu'à ce qu'il atteigne l'étape de positionnement interne. Étape 4 : Sélectionnez une mâchoire à sertir qui correspond au diamètre du tuyau, alignez-la avec la nervure du raccord et assurez-vous que les mâchoires sont enroulées verticalement autour du raccord. Étape 5 : Utilisez un outil hydraulique manuel pour appliquer une pression jusqu'à ce que les mâchoires soient complètement fermées et que l'hexagone soit clairement visible. Après le sertissage, vérifiez si les lignes de marquage sont recouvertes par l'extrémité de la douille.

Sélection des matériaux et scénarios applicables

Les coudes hydrauliques manuels à 90 degrés à pince unique Shenchi sont disponibles en trois matériaux : Laiton : rapport qualité-prix élevé, bonnes performances de traitement, adaptés aux systèmes civils tels que l'approvisionnement en eau et en gaz. Acier inoxydable SUS304 : acier inoxydable à usage général, excellente résistance à la corrosion, répond aux normes d'hygiène de l'eau potable, adapté à l'approvisionnement en eau domestique et aux milieux industriels généraux. Acier inoxydable SUS316L : ajout de molybdène, forte résistance à la corrosion par piqûre des ions chlorure, adapté aux conditions hautement corrosives telles que les zones côtières, les environnements d'eau de mer et les usines chimiques. Les joints sont uniformément fabriqués en EPDM, résistants à des températures de -20 ℃ à 110 ℃, résistants aux acides et alcalis faibles, adaptés à divers milieux tels que l'eau, l'air, le gaz et le pétrole.

Services d'approvisionnement et de personnalisation

En tant que fournisseur professionnel de coudes à 90 degrés à pince unique fabriqués en Chine, Shenchi prend entièrement en charge les services de personnalisation ODM et OEM. Que vous ayez besoin de matériaux en laiton, 304 ou 316L, de normes d'interface filetée NPT, BSP, BSPT ou DIN, ou de spécifications DN6 ou DN100, nous pouvons produire selon vos besoins. Nous maintenons un stock suffisant de tailles standard toute l’année et proposons des services d’échantillonnage. La production de masse commencera après confirmation par le client de l'échantillon. Nos produits sont conformes à plusieurs normes internationales, notamment ANSI, BS, DIN, ISO et JIS, répondant aux besoins des projets internationaux. Pour obtenir les dernières offres de prix sur les coudes à 90 degrés à pince unique à prix réduit, ou pour vous renseigner sur la coopération en gros, veuillez nous contacter immédiatement.
