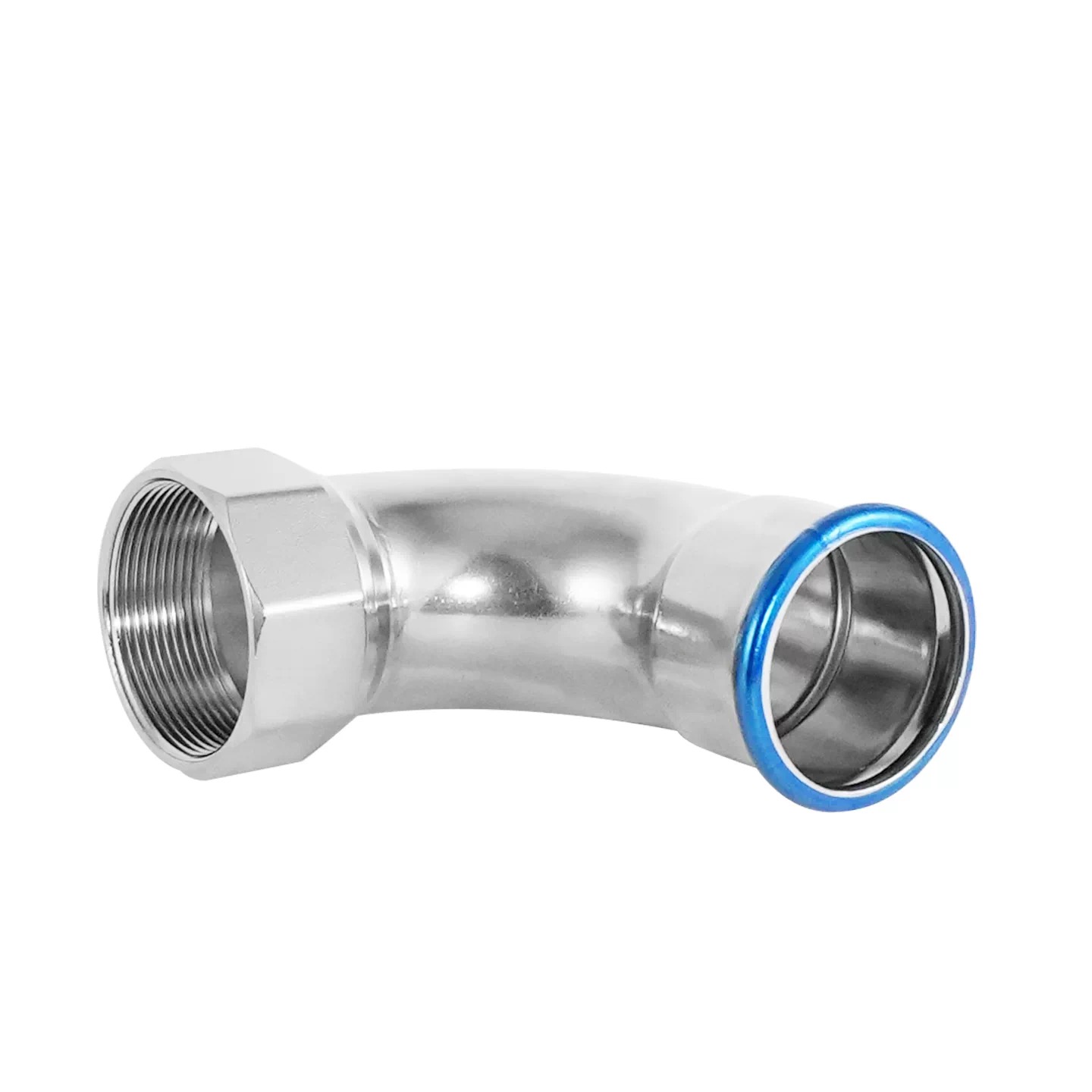

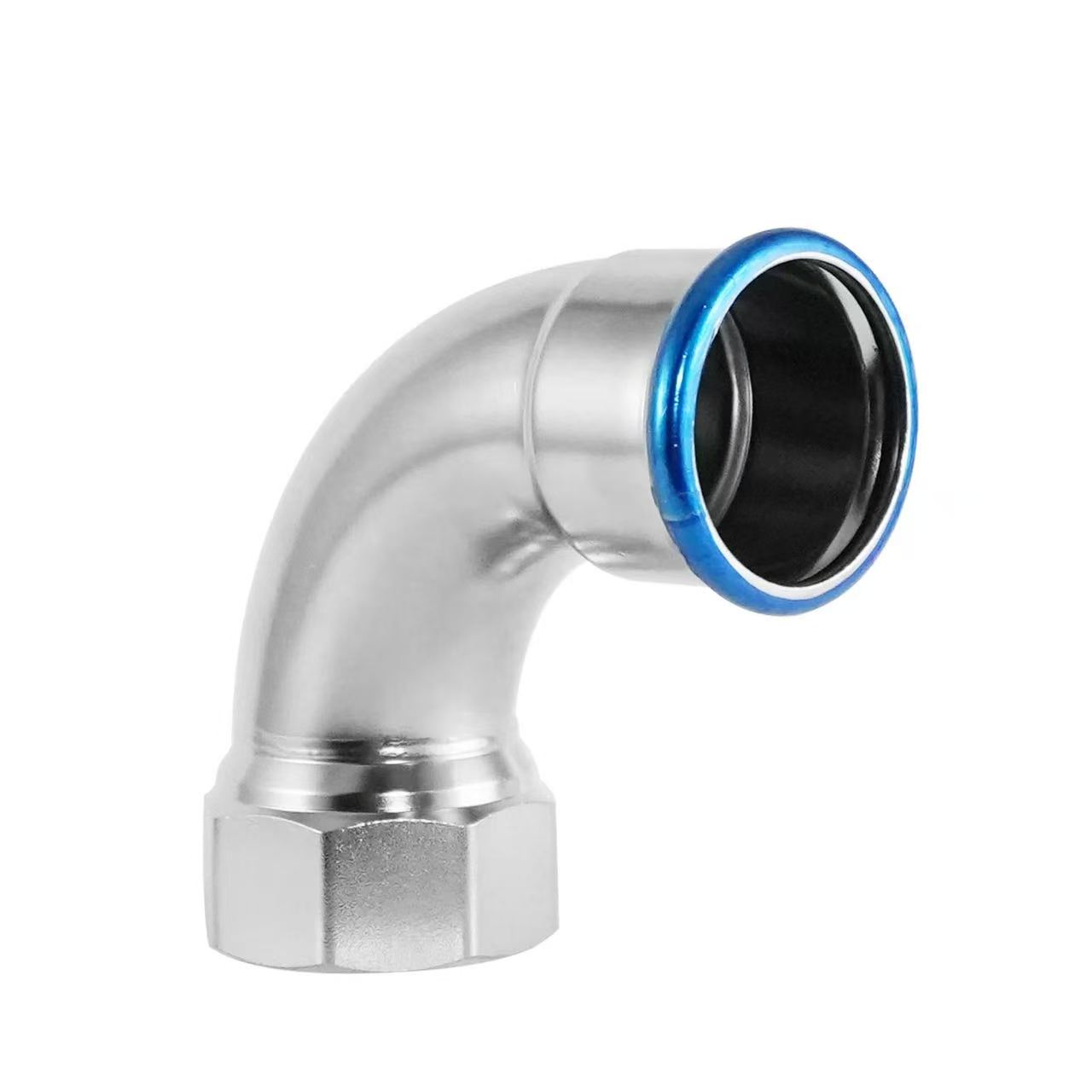

Coude femelle à 90 degrés à simple pression

Produits associés : Coude à filetage externe à 90 degrés à simple pression

Le coude femelle à 90 degrés à simple pression Shenchi est un produit de la même série que le coude à filetage interne. Sa structure est la suivante : une extrémité utilise un raccord à simple pression pour une étanchéité rapide par pression avec des tuyaux en acier inoxydable à paroi mince ; l'autre extrémité est un filetage externe (filetage externe) pour connecter des vannes, des raccords ou des équipements avec des filetages internes, réalisant une conversion intégrée entre un tour de 90° et une interface de filetage externe.

Le produit est fabriqué en acier inoxydable SUS304 ou SUS316L, offrant une excellente résistance à la corrosion. L'installation en une seule pression ne nécessite aucune soudure ni filetage ; une étanchéité est obtenue en une seule presse à l'aide d'un outil spécial, ce qui permet d'économiser du temps et des efforts. Correspondant au coude fileté interne (un interne, un externe), il répond aux exigences de connexion pour différentes directions d'interface et est largement utilisé dans les systèmes d'alimentation et de drainage en eau, de gaz et de CVC.

Paramètres du produit

Précautions d'installation clés

Cinq points à noter lors de l'installation du coude à filetage interne à 90 degrés à sertissage unique abordable Shenchi. Tout d'abord, la face d'extrémité du tuyau doit être coupée perpendiculairement, en éliminant toutes les bavures internes et externes pour éviter de rayer la bague d'étanchéité. Deuxièmement, avant l'insertion, tracez des marques de profondeur sur le tuyau pour vous assurer qu'il atteint l'étape de positionnement inférieure. Troisièmement, les mâchoires de sertissage doivent être alignées avec les nervures surélevées de la douille de raccord, sans aucune déviation. Quatrièmement, lors du sertissage manuel, appliquez une force uniforme jusqu'à ce que les mâchoires soient complètement fermées ; pour les outils électriques, atteindre la pression réglée. Cinquièmement, après le sertissage, vérifiez si l'hexagone est clair et régulier et si les lignes de marquage sont couvertes par la face d'extrémité de la douille.

Erreurs d'installation courantes et conséquences Il existe cinq erreurs d'installation courantes

dans le coude femelle à 90 degrés à simple pression fabriqué en Chine de Shenchi : 1. Défaut d'ébavurage : les bavures sur l'extrémité du tuyau peuvent rayer la bague d'étanchéité en EPDM, entraînant une fuite immédiate ou retardée. 2. Profondeur d'insertion insuffisante : si le tuyau n'est pas complètement inséré, la bague d'étanchéité n'est pas efficacement comprimée et a tendance à se détacher sous une pression accrue. 3. Mâchoires mal alignées : la position de sertissage s'écarte de la nervure, ce qui entraîne une force de serrage inégale et une compression incomplète localisée. 4. Sertissage répété : Un sertissage répété à la même position peut endommager la plasticité du métal, provoquant une défaillance du joint. 5. Outils incompatibles : L'utilisation de mâchoires usées ou mal dimensionnées entraîne des formes hexagonales incomplètes et une résistance réduite à la pression.

Matériaux et services de personnalisation

Le coude femelle à 90 degrés à simple pression de Shenchi, installé avec une pince à sertir, est disponible en trois matériaux : laiton, SUS304 et SUS316L. Le laiton offre une rentabilité élevée et convient à l’approvisionnement en eau et en gaz. Le SUS304 offre une excellente résistance à la corrosion et répond aux exigences sanitaires. Le SUS316L, additionné de molybdène, offre une plus grande résistance aux ions chlorure et convient aux environnements côtiers et hautement corrosifs. Tous les joints sont en EPDM, avec une résistance à la température de -20℃ à 120℃. En tant que fournisseur chinois de coude femelle à 90 degrés à simple pression, Shenchi prend en charge la personnalisation ODM et OEM. NPT, BSP, BSPT et d'autres normes de filetage peuvent être produites sur demande, et des exemples de services sont disponibles pour les spécifications standard. Pour des devis abordables sur les coudes à filetage interne à 90 degrés à simple pression, veuillez nous contacter.
