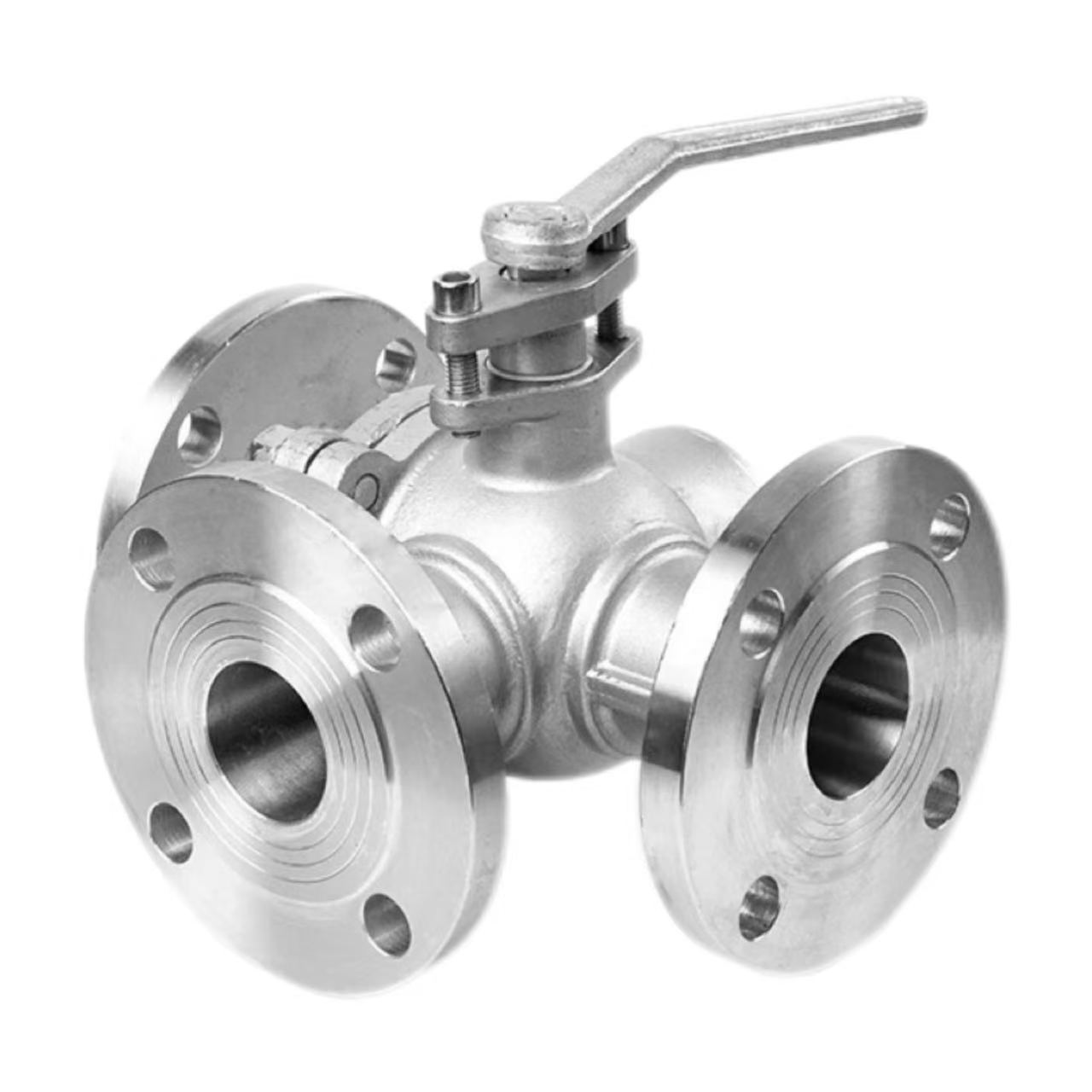

Vanne à bille à bride à trois voies

Principe de fonctionnement

Le principe de fonctionnement du robinet à tournant sphérique à bride à trois voies résistant à la corrosion de l'usine de Shenchi est basé sur les canaux en forme de L ou en forme de T découpés dans la boule. La bille est placée au centre du corps de la vanne et entraînée en rotation par une poignée. Lorsque la bille tourne, les canaux s'alignent ou se décalent par rapport à différents orifices de vanne, réalisant la commutation, la fusion ou la division de la direction d'écoulement du fluide.

Boule en forme de L :

 La rotation à 90° permet au fluide de passer de l'entrée à n'importe quelle sortie, ce qui convient aux scénarios inverses avec une entrée et deux sorties ou deux entrées et une sortie, comme par exemple l'alimentation alternative en liquide de deux réacteurs.

Boule en forme de T :

La rotation à 180° permet de connecter les trois ports simultanément ou d'interconnecter deux ports quelconques, ce qui convient au mélange de deux médias puis à la sortie (fusion), ou à la division d'un média en deux sorties (séparation), comme dans les systèmes de mélange d'eau chaude et d'eau froide de climatisation.

Paramètres du produit :

Nom du produit : robinet à bille à trois voies.	Spécifications : (1/8"-4") DN6-DN100
Pression nominale : PN16	Matériau du corps : WCB, SUS304 (CF8), SUS316L (CF3M)
Normes : ANSI, BS, DIN, ISO, JIS	Température applicable : -20 ℃ ~ +150 ℃ (standard), jusqu'à +350 ℃ (haute température), jusqu'à -196 ℃ (basse température)
Matériau métallique interne : WCB, SUS304 (CF8), SUS316L (CF3M)	Température moyenne : haute température, basse température, température moyenne, température normale
Méthode de fonctionnement : manuel	Joints : EPDM, PPL
Méthode de connexion : connexion à bride	Applications : Eau, air, gaz, pétrole, liquides, etc.
Origine : Chine	Échantillon : Échantillons disponibles

Avantages de la connexion à bride :

Les vannes à bille à brides à 3 voies Shenchi utilisent des raccords à bride. Par rapport aux raccords filetés, les raccords à bride offrent une résistance à la pression plus élevée ; l'indice PN16 peut résister de manière stable à une pression de 1,6 MPa. Le démontage est pratique, facilitant l’inspection et l’entretien réguliers des pipelines. Une étanchéité fiable est assurée ; le joint de bride et les boulons travaillent ensemble pour éliminer le risque de fuite. Convient aux pipelines de grand diamètre ; pour les diamètres supérieurs à DN50, où les raccords filetés sont difficiles, les brides constituent le choix standard. Shenchi, un fabricant chinois de vannes à bille à brides à 3 voies, propose des brides conformes aux normes ANSI, BS, DIN et JIS, répondant aux besoins des clients mondiaux.

Point clé d'installation 1 : alignement des brides

Alignement des brides Lors de l'installation du robinet à tournant sphérique à bride à trois voies Shenchi, les faces des brides doivent être alignées. Les deux brides doivent être parallèles et concentriques, la déviation ne dépassant pas la plage autorisée du joint de bride. Forcer l’alignement des boulons entraînera une déformation du corps de la vanne, affectant la rotation de la bille et les performances d’étanchéité. Après alignement, le joint doit être placé au centre et ne doit pas être décalé. Un robinet à bille à bride à trois voies bon marché n'est pas synonyme de mauvaise qualité ; Les produits Shenchi offrent une haute précision et une installation plus facile. Les robinets à bille à bride à trois voies résistants à la corrosion ont des finitions de surface de bride conformes aux normes, garantissant une étanchéité plus fiable.

Deuxième point d'installation : serrage des boulons

Les boulons à bride doivent être serrés en diagonale par étapes. Appliquez le couple progressivement en 2-3 étapes, en suivant une séquence diagonale de 180°. Ne serrez pas un côté d’un seul coup, sinon une pression inégale sur le joint créerait des canaux de fuite. Le couple des boulons doit répondre aux valeurs standard ; Un serrage excessif endommagera la bride ou les boulons, tandis qu'un serrage insuffisant entraînera une étanchéité insuffisante. L'usine de robinets à tournant sphérique à bride à 3 voies Shenchi fournit un tableau de couples recommandé auquel les installateurs peuvent se référer. Ces points d'installation sont cruciaux pour garantir un fonctionnement sans fuite à long terme de la vanne ; veuillez suivre strictement les spécifications.

Point d'installation 3 : Support et nettoyage du pipeline

Avant l'installation, l'intérieur du pipeline doit être nettoyé pour éliminer les scories de soudage, la limaille de fer, le sable et autres impuretés. Les corps étrangers pénétrant dans la cavité de la vanne peuvent rayer la bille ou les joints, entraînant des fuites. Le pipeline doit être soutenu indépendamment ; la vanne ne doit pas supporter le poids de la canalisation. Les robinets à tournant sphérique à bride en T de grand diamètre sont lourds ; l'affaissement du pipeline peut décentrer la bride, endommageant ainsi le joint. Les robinets à tournant sphérique à bride en T résistant à la corrosion sont fabriqués à partir de matériaux WCB, SUS304 ou SUS316L, avec un noyau de vanne en cuivre ou en acier inoxydable. Une fois les points d'installation terminés, la poignée doit tourner librement sans se coincer ; la valve est alors prête à l'emploi.
