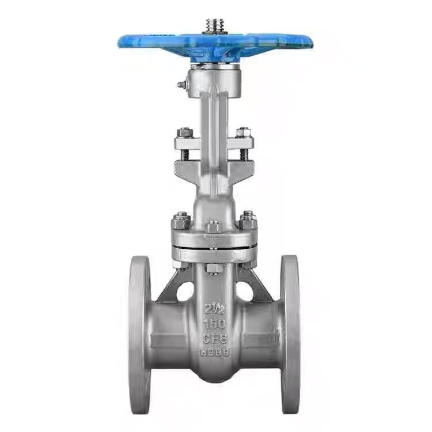

Vanne à bride à tige montante American Standard

Principe de fonctionnement du robinet-vanne à bride à tige montante ASME

Lorsque l'opérateur tourne le volant, celui-ci entraîne la tige de vanne en rotation. Le filetage trapézoïdal situé à l'extrémité supérieure de la tige de valve s'engage dans l'écrou de la tige de valve, convertissant le mouvement de rotation en mouvement linéaire axial. Puisque la tige de vanne et la vanne sont connectées, la tige de vanne fera monter ou descendre la vanne ensemble.

Pour ouvrir la vanne, tournez le volant dans le sens inverse des aiguilles d'une montre. La tige de vanne entraîne le clapet à se déplacer vers le haut dans un mouvement linéaire, provoquant le désengagement du clapet du siège de vanne. Lorsque la vanne est élevée à une hauteur égale à deux fois le diamètre nominal de la vanne, le passage du fluide est totalement dégagé et la vanne est en position complètement ouverte. Pendant le fonctionnement, le volant est généralement tourné dans la position où il ne peut plus être tourné, puis reculé d'un demi-tour à un tour pour atteindre la position complètement ouverte, empêchant ainsi la tige de vanne de se verrouiller en raison des changements de température.

Pour fermer la vanne, tournez le volant dans le sens des aiguilles d'une montre. La tige de la vanne entraîne la vanne à se déplacer vers le bas dans un mouvement linéaire, ce qui amène la vanne à appuyer contre le siège de la vanne. Le couple appliqué par le volant génère une force d'étanchéité forcée, et la pression du fluide dans le pipeline presse également la vanne contre l'autre siège de vanne, formant un effet d'auto-étanchéité. Cette double action garantit zéro fuite une fois fermée.

La principale caractéristique d'une vanne à tige montante est que la tige de la vanne monte et descend de manière synchrone avec la vanne. Les opérateurs peuvent déterminer visuellement l'état ouvert/fermé de la vanne en observant la longueur de la tige de la vanne s'étendant au-delà du couvercle de la vanne : plus la tige est longue, plus la vanne est ouverte ; lorsque la tige est complètement rétractée, la vanne est fermée.

Il est particulièrement important de noter que les vannes à bride à tige montante ASME (American Standard) ne peuvent être utilisées que dans des positions complètement ouvertes ou complètement fermées et ne peuvent pas être utilisées comme vannes de régulation. S'il est laissé dans une position partiellement ouverte pendant une période prolongée, le fluide s'écoulant à grande vitesse érodera les surfaces d'étanchéité, provoquant une usure de l'obturateur et du siège, conduisant finalement à une fuite de la vanne. De plus, le fluide peut s'écouler de chaque côté du robinet-vanne dans les deux sens, éliminant ainsi le besoin de prendre en compte le sens d'écoulement lors de l'installation et facilitant l'aménagement du site.

Paramètres du produit

Résistance aux hautes températures et aux hautes pressions

Les vannes à bride à tige montante standard Shenchi ASME présentent deux avantages de base en termes de performances : la résistance aux températures élevées et la résistance aux pressions élevées. Le matériau WCB peut résister à des températures allant jusqu'à 425 ℃, tandis que l'acier inoxydable convient à une plage de températures plus large. Pression nominale de classe 150, la pression de fonctionnement atteint 1,9 MPa à température ambiante, dépassant la norme PN16. Les joints sont disponibles en types PPL résistant aux hautes températures ou EPDM résistant à l'eau. Fabriqué en Chine, Shenchi met en œuvre un contrôle de qualité complet depuis les matières premières jusqu'aux produits finis, garantissant un fonctionnement stable à long terme dans des conditions de température et de pression élevées.

Performances haute pression fiables dépassant les normes de classe 150

Le robinet-vanne à bride à tige montante standard ASME B16.10 de Shenchi offre une résistance fiable à haute pression. Le raccordement à bride est conforme aux normes ASME B16.10, avec des boulons uniformément serrés et une répartition uniforme de la pression sur les joints. La classe 150 offre une pression de service de 1,9 MPa à température ambiante, avec une large marge de pression mesurée. L'épaisseur de la paroi du corps de la vanne est conçue selon les normes ASME, dépassant les normes nationales pour une sécurité renforcée. Shenchi propose des vannes à bride à tige montante standard ASME à prix réduit ; les achats en gros donnent droit à des réductions et garantissent un fonctionnement stable à long terme dans des conditions de haute pression.

Approvisionnement direct en usine et prise en charge de la personnalisation OEM

Shenchi, en tant que fournisseur de vannes à bride à tige montante ASME (American Standard), propose des services de fabrication d'échantillons. Nous proposons des vannes à bride à tige montante ASME à prix réduits à des prix d'usine transparents, éliminant ainsi les majorations des intermédiaires. Nous prenons en charge la personnalisation ODM et OEM ; les matériaux, les diamètres, les normes de brides et les méthodes de fonctionnement peuvent tous être ajustés à vos besoins. Nos vannes à bride à tige montante ASME sont faciles à entretenir, avec une structure simple et de faibles coûts de maintenance. Fabriqués en Chine, les vannes à bride à tige montante Shenchi ASME sont de qualité fiable et ont des délais de livraison stables. Les clients mondiaux sont invités à contacter Shenchi pour les paramètres techniques détaillés et les dernières offres préférentielles.
