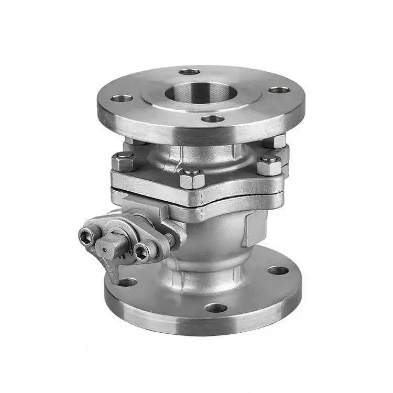

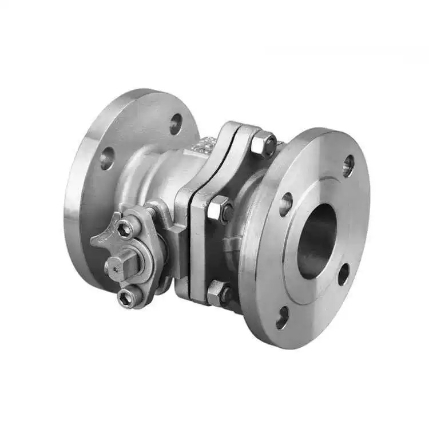

Robinet à tournant sphérique à bride standard américain

Principe de fonctionnement

Le flux du média est contrôlé en tournant la boule de 90°.

Un trou traversant du même diamètre que le tuyau est situé au centre de la boule. Lorsque la poignée ou l'actionneur fait tourner la bille de 90° jusqu'à ce que le trou traversant s'aligne avec l'axe du tuyau, le fluide s'écoule librement sans obstruction, la vanne est complètement ouverte et la résistance à l'écoulement est presque nulle. Lorsque la bille tourne encore de 90° jusqu'à ce que le trou traversant soit perpendiculaire au tuyau, la surface sphérique solide bloque complètement le passage, la vanne se ferme et une fermeture fiable est obtenue.

Le robinet à tournant sphérique à bride American Standard adopte une conception d'étanchéité bidirectionnelle, permettant au fluide d'entrer dans n'importe quelle direction sans restrictions de direction d'écoulement. Les joints souples (PTFE/PPL) permettent d'obtenir une fuite nulle, tandis que les joints durs conviennent aux températures et aux pressions élevées. La tige de valve présente une structure anti-éruption pour garantir la sécurité et la fiabilité sous haute pression. Les robinets à tournant sphérique à bride standard Shenchi ASME sont fabriqués strictement selon les normes API 608, offrant un fonctionnement rapide et une étanchéité étanche, ce qui en fait des vannes d'arrêt idéales pour les pipelines standard ASME dans les industries pétrolière, chimique et gazière.

Paramètres du produit

Nom du produit : robinet à tournant sphérique à bride standard américain.	Spécifications : (1/8"-4") DN6-DN100
Pression nominale : PN16	Matériau du corps : WCB, SUS304 (CF8), SUS316L (CF3M) Matériau du corps : WCB, SUS304 (CF8), SUS316L (CF3M)
Normes : ANSI, BS, DIN, ISO, JIS	Température applicable : -20 ℃ ~ +150 ℃ (normal), jusqu'à +350 ℃ (haute température), jusqu'à -196 ℃ (basse température)
Matériau métallique interne : WCB, SUS304 (CF8), SUS316L (CF3M)	Température moyenne : haute température, basse température, température moyenne, température normale
Méthode de fonctionnement : Manua	Joints : EPDM, PPL
Méthode de connexion : connexion à bride	Applications : Eau, air, gaz, pétrole, liquides, etc.
Origine : ChineOrigine : ChineOrigine : ChineOrigine : Chine	Échantillon : Échantillons disponibles

Structure de base et points forts de la conception

Les robinets à tournant sphérique à bride American Standard de haute qualité de Shenchi comportent une structure de base comprenant le corps de la vanne, la bille, la tige et les joints de siège. La bille peut être soit une conception à bille flottante (DN50 et inférieur), soit une conception à bille fixe (DN50 et supérieur). Le trou traversant de la bille correspond au diamètre intérieur du tuyau, ce qui entraîne une résistance au débit proche de zéro lorsqu'il est complètement ouvert. Une structure anti-éruption de la tige empêche la tige de s'envoler sous haute pression. Un dispositif antistatique assure la conductivité entre la bille et la tige, empêchant ainsi l'accumulation d'électricité statique. Pour les robinets à tournant sphérique à bride ASME avec devis disponibles, Shenchi fournit des tableaux de paramètres techniques détaillés pour faciliter la sélection précise du modèle et le calcul du budget pour les clients.
