Coude fileté femelle à 45 degrés

Avantages comparatifs

Shenchi propose des raccords coudés filetés femelles à 45 degrés et à filetage mâle pour répondre aux différentes exigences de connexion de pipelines.

La conception à petit angle de 45° réduit considérablement la résistance aux fluides et la chute de pression, améliorant ainsi l'efficacité globale de la transmission.

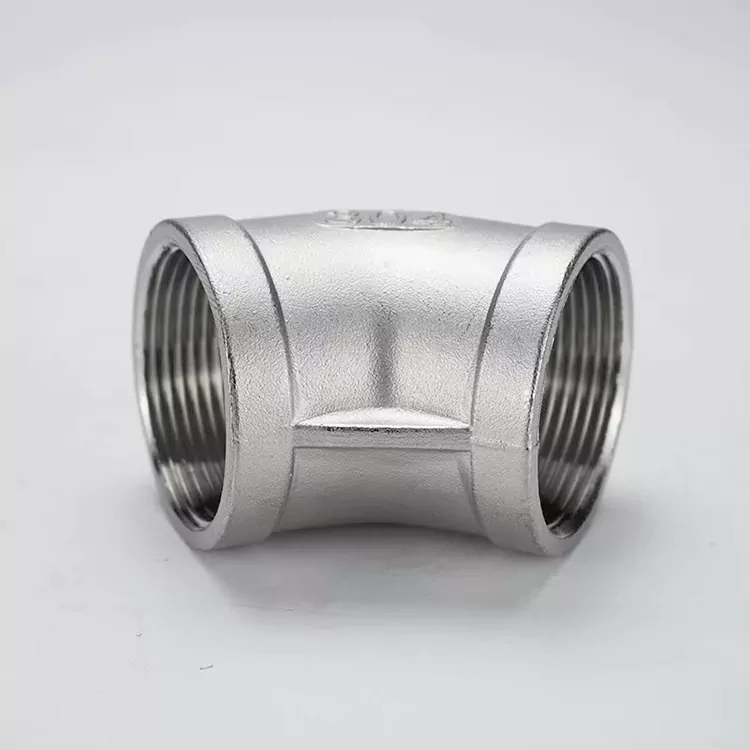

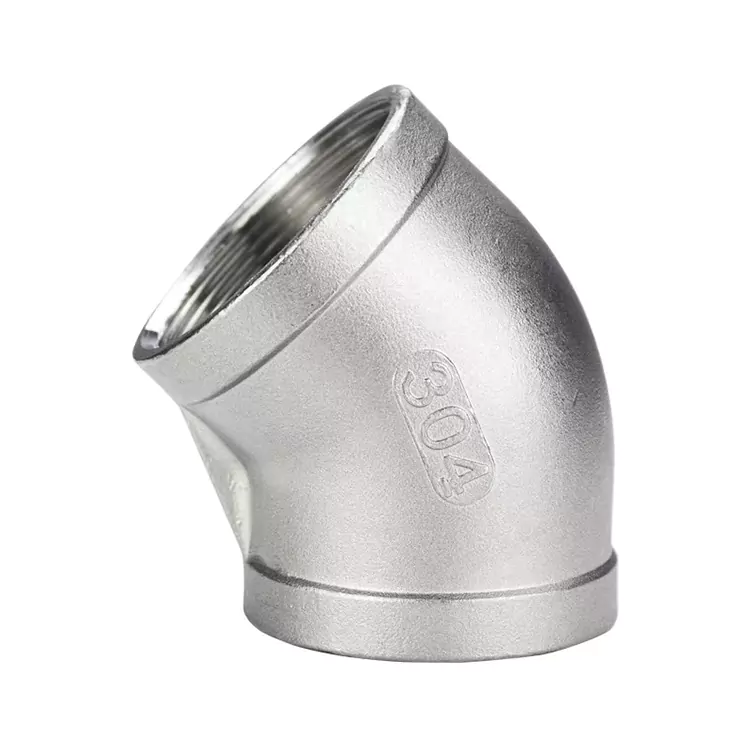

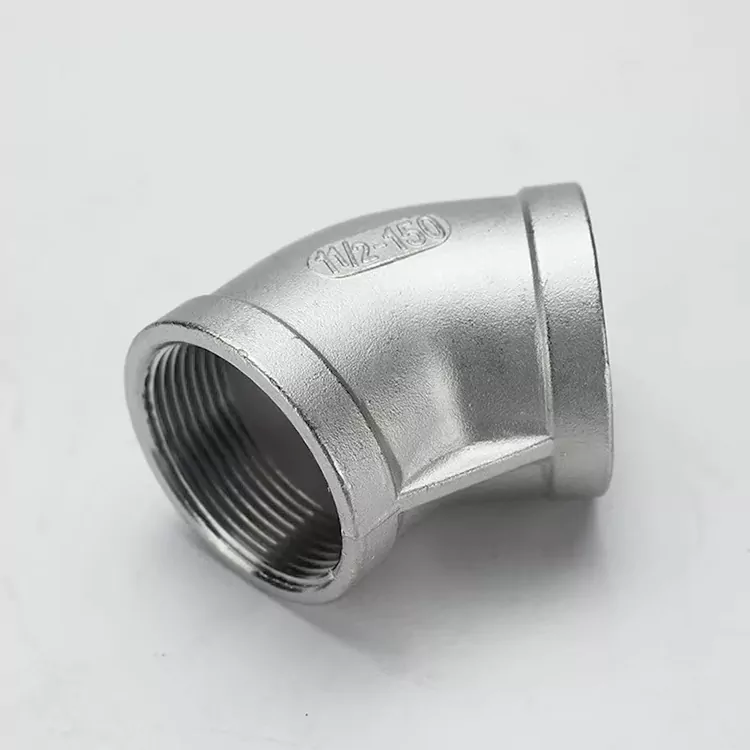

· Version à filetage femelle : filetage interne aux deux extrémités pour une connexion précise avec des tuyaux à filetage externe

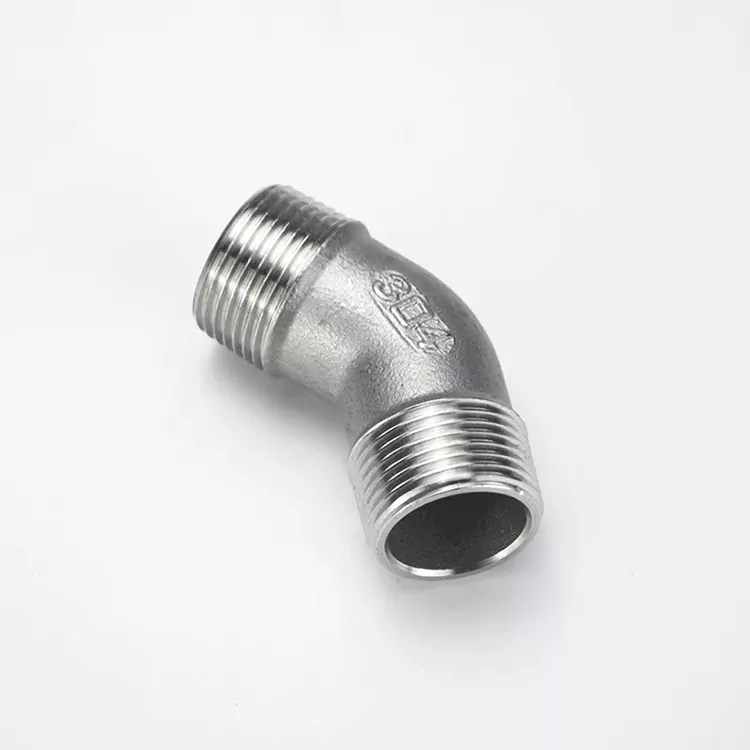

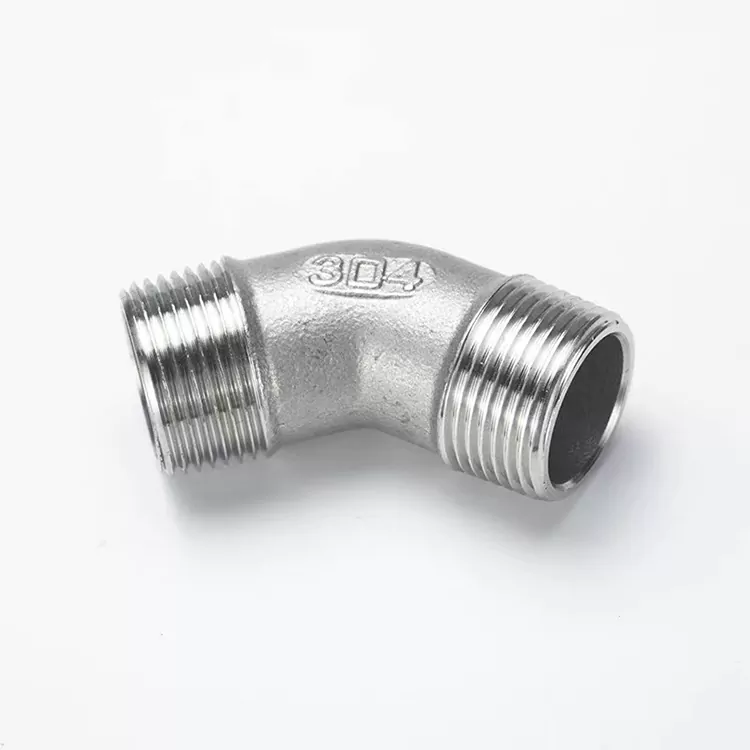

· Version à filetage mâle : filetages externes aux deux extrémités pour une installation directe sans soudure

Les deux versions sont fabriquées en laiton à haute résistance ou en acier inoxydable grâce à un forgeage monobloc de précision. Ils sont largement utilisés dans les systèmes CVC, la transmission de gaz, les systèmes hydrauliques, les réseaux de gicleurs d'incendie et les systèmes industriels d'approvisionnement en eau et de drainage. Le stock prêt garantit une livraison rapide et une installation plug-and-play.

Paramètres du produit

Directives d'installation

Une installation correcte du coude fileté femelle à 45 degrés est essentielle pour les performances d'étanchéité et la durée de vie :

· Préparation du filetage : assurez-vous que les filetages internes sont propres et exempts de débris ou d'huile avant l'installation.

· Matériau d'étanchéité : utilisez du ruban PTFE (3 à 5 couches) enroulé dans le même sens que le serrage, ou appliquez du produit d'étanchéité pour filetage.

· Contrôle du couple : Serrez à l'aide d'une clé sur le corps du raccord jusqu'à ce qu'une résistance ferme se fasse sentir ; éviter de trop serrer pour éviter d'endommager le filetage

· Alignement de l'angle : confirmez que la direction à 45 ° correspond à la disposition du pipeline avant l'installation pour éviter la déformation sous contrainte.

· Test de pression : Effectuez un test de pression du système après l'installation pour vérifier les fuites.

· Conception réutilisable : La connexion filetée prend en charge les démontages répétés ; seul le matériau d'étanchéité doit être remplacé pendant la maintenance

Une installation correcte garantit des performances sans fuite à long terme, même en utilisant des raccords coudés filetés femelles à 45 degrés économiques.

Matériau en acier inoxydable de qualité supérieure.

Le coude fileté femelle à 45 degrés est fabriqué en acier inoxydable de haute qualité pour les applications exigeantes :

· Qualités de matériaux : acier inoxydable 304 ou 316L à haute teneur en chrome et en nickel pour une résistance supérieure à la corrosion

· Résistance à la corrosion : 316L contient du molybdène, idéal pour l'eau de mer, les milieux chimiques et les environnements chlorés.

· Résistance à la température : Convient à la vapeur à haute température et aux conditions cryogéniques à basse température

Avantages de base en matière de performances

Le principal avantage du coude fileté femelle à 45 degrés réside dans la combinaison d'une faible résistance au débit et d'une étanchéité filetée de précision :

· Conception à faible angle de 45 ° : par rapport aux coudes à 90 °, réduit la résistance à l'écoulement d'environ 30 %, minimisant ainsi les turbulences et la perte de pression

· Chemin d'écoulement fluide : Canal interne optimisé pour la dynamique des fluides, sans bavures ni zones mortes

· Filets de précision : entièrement conformes aux normes internationales NPT/BSPT pour un engagement serré et précis

· Étanchéité sans fuite : fonctionne avec du ruban PTFE pour former un système d'étanchéité fiable pour les gaz et les liquides

· Résistance élevée à la pression : la conception des parois renforcées prend en charge les pressions nominales PN16 à PN25 pour les applications industrielles
