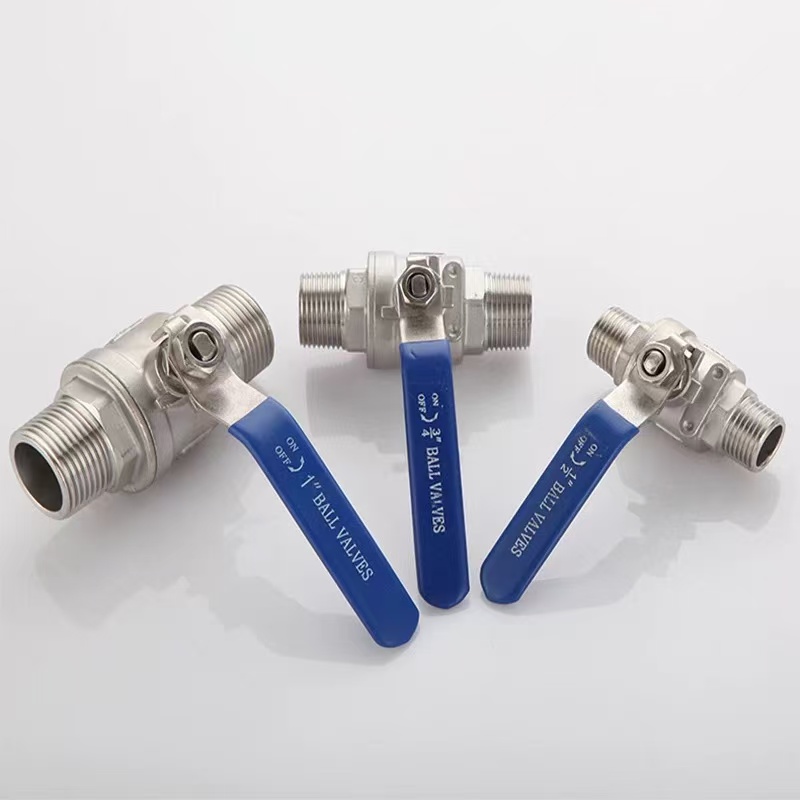

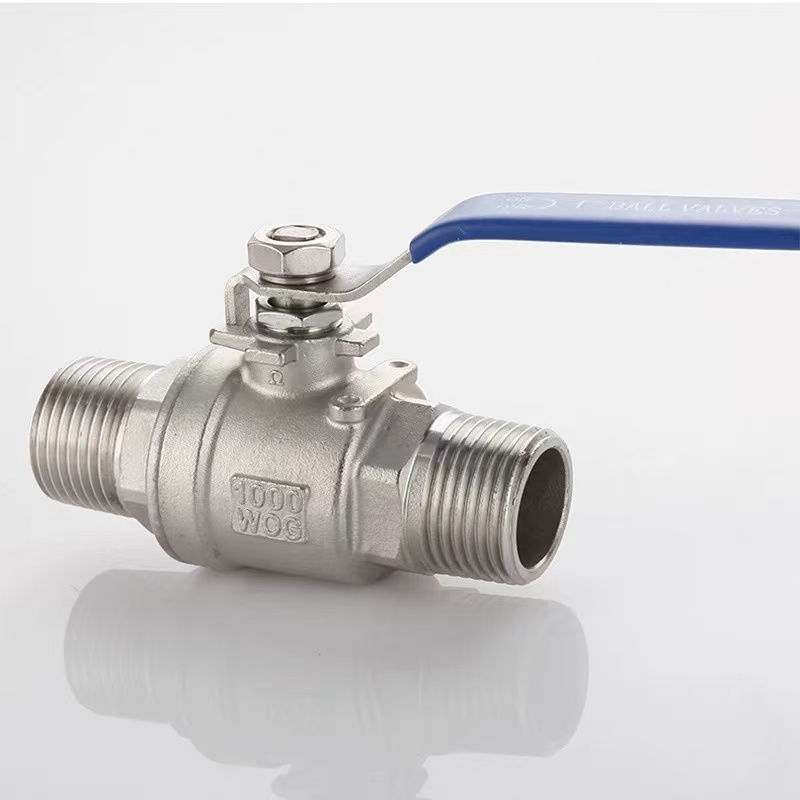

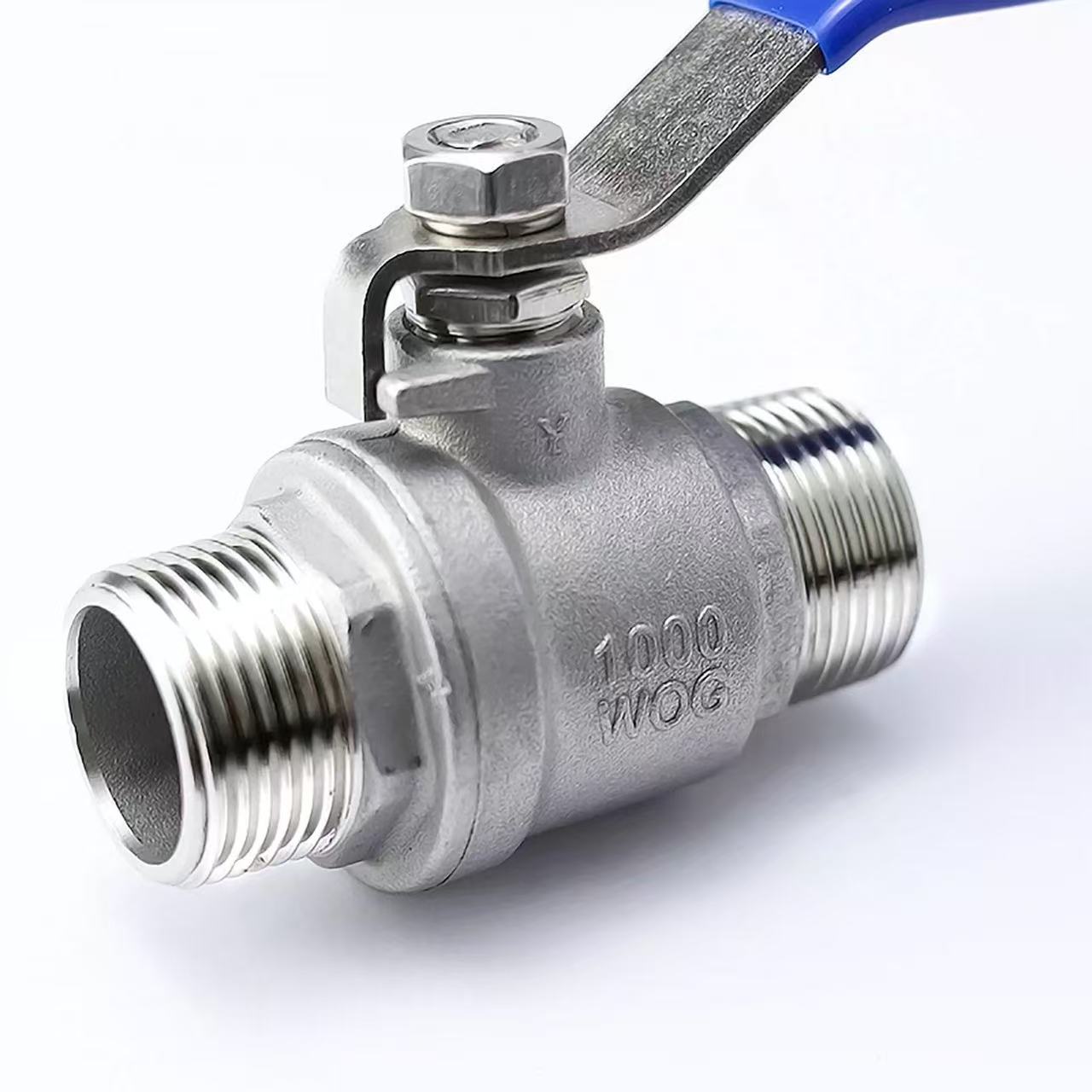

Robinet à tournant sphérique en deux parties à double filetage mâle

Vulgarisation scientifique Shenchi : Qu'est-ce qu'exactement un robinet à tournant sphérique à double filetage mâle en deux parties de haute qualité ?

Un robinet à tournant sphérique à double filetage externe en deux parties est un robinet à tournant sphérique avec des filetages mâles aux deux extrémités, assemblé à partir de deux composants de corps. La version Shenchi de cette vanne propose des matériaux de corps en laiton, SUS304 ou SUS316L, avec un métal interne assorti au corps pour éliminer le risque de corrosion du chemin d'écoulement. Il utilise des joints EPDM et un fonctionnement manuel, adapté à l'eau, à l'air, au pétrole, au gaz et à des fluides similaires. Un « robinet à tournant sphérique à double filetage externe en deux parties de haute qualité » se définit par une précision de filetage élevée, un faible couple de fonctionnement, une longue durée de vie du joint et une connexion directe aux ports filetés femelles sans adaptateurs supplémentaires.

Paramètres du produit

Nom du produit : robinet à tournant sphérique à double filetage externe en deux parties.	Spécifications : (1/8"-4") DN6-DN100
Pression nominale : PN16	Matériau du corps : Laiton, SUS304, SUS316L
Normes : ANSI, BS, DIN, ISO, JIS	Filetages : NPT, BSP, BSPT, DIN, etc.
Matériau métallique externe : Laiton, SUS304, SUS316L	Température moyenne : haute température, basse température, température moyenne, température normale.
Méthode de fonctionnement : manuel	Joint : EPDM
Méthode de connexion : connexion filetée	Applications : Eau, Air, Gaz, Pétrole, Liquides, etc.
Origine : Chine	Échantillon : Échantillons disponibles

Inspection avant installation et spécifications de connexion filetée pour le robinet à tournant sphérique à double filetage externe en deux parties Shenchi

Shenchi, un fournisseur chinois de robinets à tournant sphérique à double filetage externe en deux parties, recommande de vérifier que les deux filetages externes du corps de la vanne ne sont pas endommagés et correspondent parfaitement aux filetages femelles du tuyau avant l'installation. Appliquez du ruban PTFE modéré uniformément dans le sens du filetage pendant 2 à 3 tours. Le robinet à tournant sphérique à double filetage externe en deux parties haut de gamme de Shenchi comporte des méplats au niveau des racines du filetage. Utilisez une clé à fourche sur ces méplats lors de l'installation ; ne faites jamais pivoter la section centrale du corps de la vanne pour éviter un mauvais alignement de la rotule interne.

Points clés pour le positionnement du joint et le contrôle du couple de l’assemblage du corps de vanne

Les composants clés d'un robinet à tournant sphérique à double filetage externe en deux parties comprennent les deux moitiés du corps, le noyau à bille central, la tige et les joints EPDM. Dans la conception de Shenchi, les deux corps se connectent via des fils centraux. Assurez-vous que le joint d’étanchéité (entre les moitiés du corps) est centré sans biais. Serrez à la main jusqu'au contact, puis utilisez un outil pour 1/4 de tour supplémentaire. Un couple excessif déformera les joints EPDM et provoquera une défaillance. Un robinet à tournant sphérique à double filetage externe abordable en deux parties ne devrait jamais compromettre la qualité de l’étanchéité ; un contrôle approprié du couple affecte directement la durée de vie de la vanne.

Méthode de réglage sur site pour l'étanchéité de la tige de vanne et le mécanisme de limitation de l'interrupteur

Le robinet à tournant sphérique à double filetage externe en deux parties de Shenchi est doté d'un joint torique en EPDM au niveau de la tige. Après l'installation, faites fonctionner manuellement la vanne deux fois pour vérifier toute fuite au niveau de la racine de la tige. En cas de légère fuite, serrez doucement l'écrou de garniture de tige (pas plus de 1/8 de tour). Notez également les limites d'arrêt de la poignée : la poignée parallèle au tuyau indique ouvert ; perpendiculaire indique fermé. Un robinet à tournant sphérique à double filetage externe en deux parties de qualité supérieure comprend des butées mécaniques aux positions extrêmes. Ne forcez jamais au-delà de ces butées, car cela pourrait endommager le noyau sphérique interne et les surfaces d'étanchéité.

Procédures courantes de prévention des erreurs d'installation et de test d'étanchéité sur site

Lors de l'installation du robinet à tournant sphérique à double filetage externe en deux parties de Shenchi, évitez : de trop envelopper les filetages avec du produit d'étanchéité provoquant des débris dans la cavité de la vanne, d'utiliser des clés à tube directement sur la surface du corps de la vanne, ou de ne pas nettoyer les débris du tuyau avant l'installation. Procédure correcte : effectuez un test de pression après l'installation, ouvrez lentement la vanne, appliquez de l'eau savonneuse sur tous les raccords filetés et les joints du corps et observez la présence de bulles. Un robinet à tournant sphérique à double filetage externe en deux parties de qualité supérieure ne doit maintenir aucune chute de pression pendant cinq minutes à la pression d'essai PN16. Après le test, laissez la vanne entrouverte pour éviter une compression à long terme du joint d'un côté.
