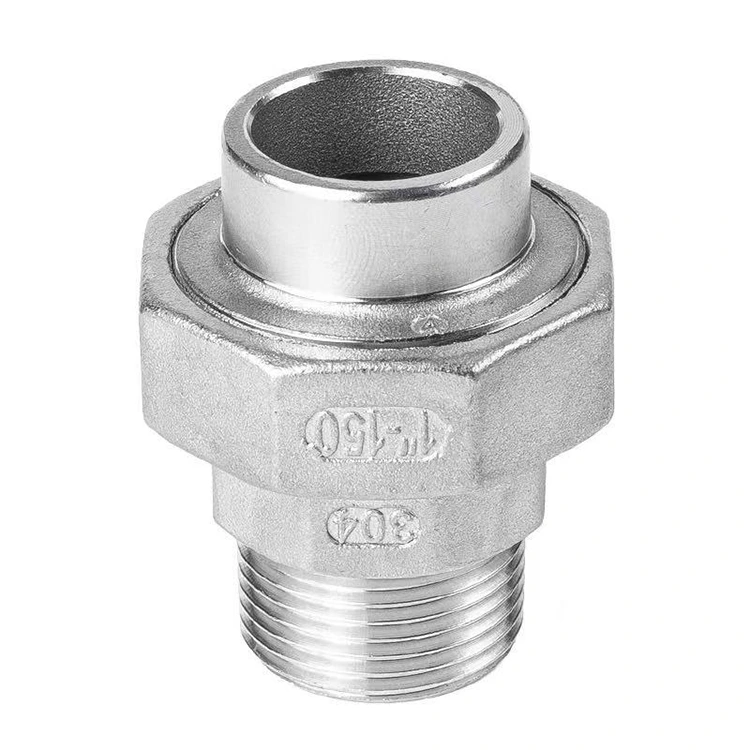

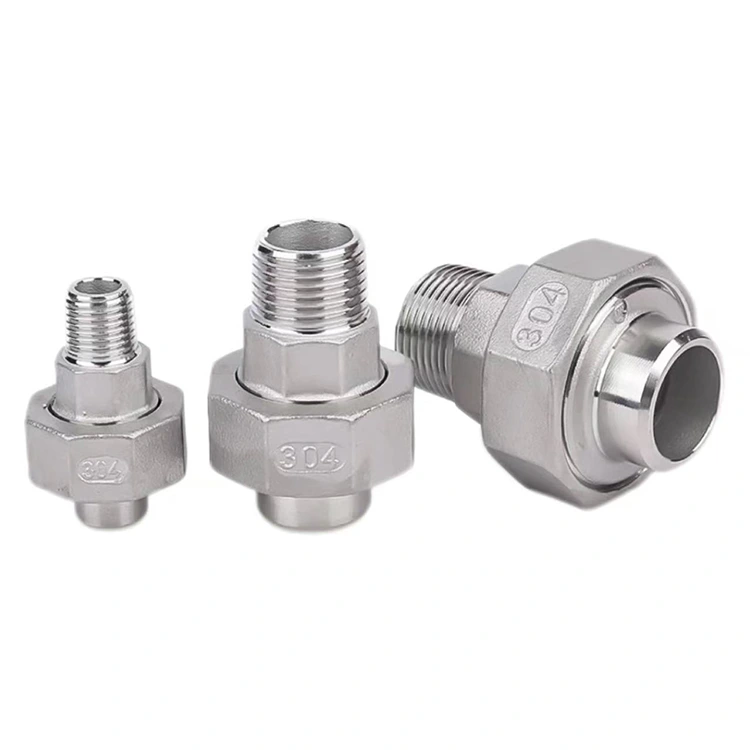

Filetage femelle x Union soudée bout à bout

En tant que fabricant professionnel de raccords de tuyauterie en Chine, Shenchi présente le filetage femelle x raccord soudé bout à bout, un connecteur de pipeline composite qui intègre de manière transparente une extrémité filetée femelle avec une extrémité soudée bout à bout dans une seule unité.

En tant que raccord haute performance, la fonction principale du raccord à filetage femelle x soudure bout à bout consiste à faciliter l'interface transparente entre les systèmes de connexion filetés et les systèmes de canalisations soudées. L'extrémité filetée femelle est usinée avec précision à l'aide d'une technologie CNC avancée, garantissant des profils de filetage précis et une étanchéité fiable ; il permet une connexion directe à des dispositifs à filetage externe tels que des vannes, des robinets et des instruments.

L'extrémité soudée bout à bout comporte un biseau pré-usiné (chanfrein) conçu pour être fusionné directement au pipeline par soudage TIG (arc à l'argon), créant ainsi un joint permanent et étanche. Construit en acier inoxydable ou en laiton de haute qualité, ce raccord est conçu pour une pression de service supérieure à 1,6 MPa et fonctionne dans une plage de températures de -20°C à 120°C. Il est largement utilisé dans les nouveaux projets de construction pour connecter des canalisations principales soudées avec des embranchements filetés, ainsi que dans les projets de rénovation pour interfacer des systèmes soudés avec des équipements filetés. Grâce à ses capacités hautes performances, il offre une solution simple mais fiable aux défis complexes de connexion de pipelines.

Spécifications du produit

Structure de base et points forts de la conception

1. Structure composite intégrée

Le Shenchi Female Thread x Butt-Weld Union présente une conception de structure composite intégrée innovante, combinant précisément l'extrémité filetée femelle et l'extrémité soudée bout à bout dans un seul corps. Cela élimine la complexité associée à l'utilisation de plusieurs raccords adaptateurs et réduit considérablement les points de fuite potentiels. Le produit est formé via un processus de forgeage en une seule étape, ce qui donne une structure matérielle dense et une résistance mécanique élevée.

2. Filetage interne de précision

L'extrémité filetée femelle est usinée à l'aide d'un équipement CNC de haute précision ; le profil du filetage est standardisé et l'engagement est serré, répondant pleinement aux normes internationales pour les raccords à filetage femelle x soudés bout à bout. Les spécifications de filetage couvrent les normes BSPP, BSPT, NPT et métriques, garantissant une parfaite compatibilité avec une grande variété de raccords et d'équipements de tuyauterie à filetage mâle, tant nationaux qu'internationaux.

3. Conception optimisée des extrémités soudées bout à bout

L'extrémité soudée bout à bout comporte un biseau standard pré-usiné (chanfrein), éliminant le besoin d'une préparation secondaire sur site lors de l'installation. Lorsqu'il est connecté à la tuyauterie par soudage TIG, le joint soudé atteint une résistance équivalente à celle du matériau de base, créant ainsi un système de canalisation permanent et intégral. L'épaisseur de la paroi du tuyau a été optimisée pour garantir à la fois l'intégrité du soudage et la facilité de manipulation.

4. Structure syndicale intermédiaire

Le produit intègre une structure de raccord intermédiaire amovible, dotée d'une connexion filetée de précision et d'un joint d'étanchéité de haute qualité. Cette conception garantit une flexibilité lors de l’installation tout en facilitant la maintenance future. Pour l'inspection ou la réparation, le pipeline peut être déconnecté simplement en desserrant le raccord intermédiaire, évitant ainsi le besoin de couper ou de ressouder les joints du tuyau. II. Configuration des composants clés

L'union à filetage femelle Shenchi x soudée en bout se compose des composants clés suivants :

Corps : Construit en acier inoxydable 304 ou en laiton de haute qualité, forgé avec précision en une seule pièce.

Écrou-union : fabriqué à partir d'un matériau à haute résistance avec un traitement de surface anti-corrosion ; conçu pour empêcher le dénudage du filetage même après des assemblages et démontages répétés.

Joint d'étanchéité : composé de caoutchouc spécial résistant aux températures élevées et au vieillissement ; intégré dans une rainure encastrée pour assurer une étanchéité automatique.

Extrémité filetée femelle : usinée avec précision à l'aide de la technologie CNC, avec différentes normes de filetage disponibles pour la sélection.

Directives d'installation

1. Installation des extrémités soudées

Nettoyez l'extrémité soudée et le biseau du tuyau. Maintenez un écart de concentricité inférieur à 0,5 mm. Effectuer un soudage par passe de racine en utilisant TIG (GTAW) pour assurer une pénétration complète à la racine de la soudure ; après avoir terminé la passe du capuchon, inspectez la soudure pour détecter toute porosité ou inclusion de scories.

2. Installation de l'extrémité filetée femelle

Assurez-vous que la surface du raccord de tuyau fileté mâle est propre. Vissez manuellement le raccord mâle dans l’extrémité filetée femelle du raccord. Utilisez une clé pour le serrer au couple standard spécifié ; le joint d'étanchéité interne se comprime automatiquement pour former un joint étanche.

3. Précautions

Lors de l'installation, évitez que la chaleur générée par le soudage ne soit transférée à la zone du joint d'étanchéité. Attendre le refroidissement complet du joint soudé avant d'effectuer toute opération de montage ou de démontage de l'écrou-raccord.

Directives d'entretien

Inspection régulière : tous les six mois, vérifiez le joint union pour déceler tout signe de fuite ou de filetage desserré.

Remplacement du joint : si le joint d'étanchéité montre des signes de vieillissement ou d'usure, desserrez simplement l'écrou-raccord pour le remplacer facilement.

Entretien des filetages : après un fonctionnement prolongé, appliquez une petite quantité de lubrifiant antirouille sur les filetages.

Inspection des extrémités soudées : vérifiez le cordon de soudure pour déceler toute corrosion ou fissure ; si des problèmes sont détectés, effectuez rapidement des travaux de soudage correctifs.

Entretien du système : lorsque l'équipement doit être démonté pour l'entretien, desserrez simplement l'écrou-raccord central : il n'est pas nécessaire de couper la tuyauterie.

Pourquoi choisir Shenchi ?

1. Contrôle de qualité strict

Un contrôle qualité complet est mis en œuvre tout au long du processus, depuis l’approvisionnement en matières premières jusqu’à l’inspection finale. Chaque produit fini est soumis à une vérification dimensionnelle à 100 % et à des tests d'étanchéité avant de quitter l'usine.

2. Services de personnalisation OEM/ODM

Nous proposons des services personnalisés pour le filetage, l'emballage et le marquage des produits. Nous fournissons des capacités de réponse rapide pour les spécifications non standard et les exigences matérielles spéciales.

3. Prix d’usine très compétitifs

En tant que fournisseur direct de l'usine, nous proposons des prix réduits et des incitations échelonnées basées sur le volume.

4. Partenariats gagnant-gagnant à long terme

Nous cherchons activement à établir des relations de coopération à long terme avec des grossistes, des sociétés d'ingénierie et des entrepreneurs en tuyauterie. V. Recommandations de produits connexes

Notre entreprise fabrique également un produit complémentaire au sein de la même série : un raccord comportant un filetage extérieur à une extrémité et un raccord soudé bout à bout à l'autre. Une extrémité utilise un filetage externe pour se connecter à des raccords filetés intérieurement, tandis que l'autre présente une configuration soudée bout à bout. Ces deux produits se complètent parfaitement et répondent de manière globale aux besoins de connexion des systèmes de tuyauterie filetés et soudés. Nous invitons chaleureusement les clients nouveaux et existants à se renseigner et à passer des commandes.

Conclusion

Choisir le filetage femelle Zhejiang Shenchi x Union soudée bout à bout, fièrement fabriqué en Chine, signifie choisir une conception innovante, des performances fiables et un entretien pratique. Nous sommes impatients de collaborer avec des grossistes du monde entier pour construire ensemble un avenir meilleur.
