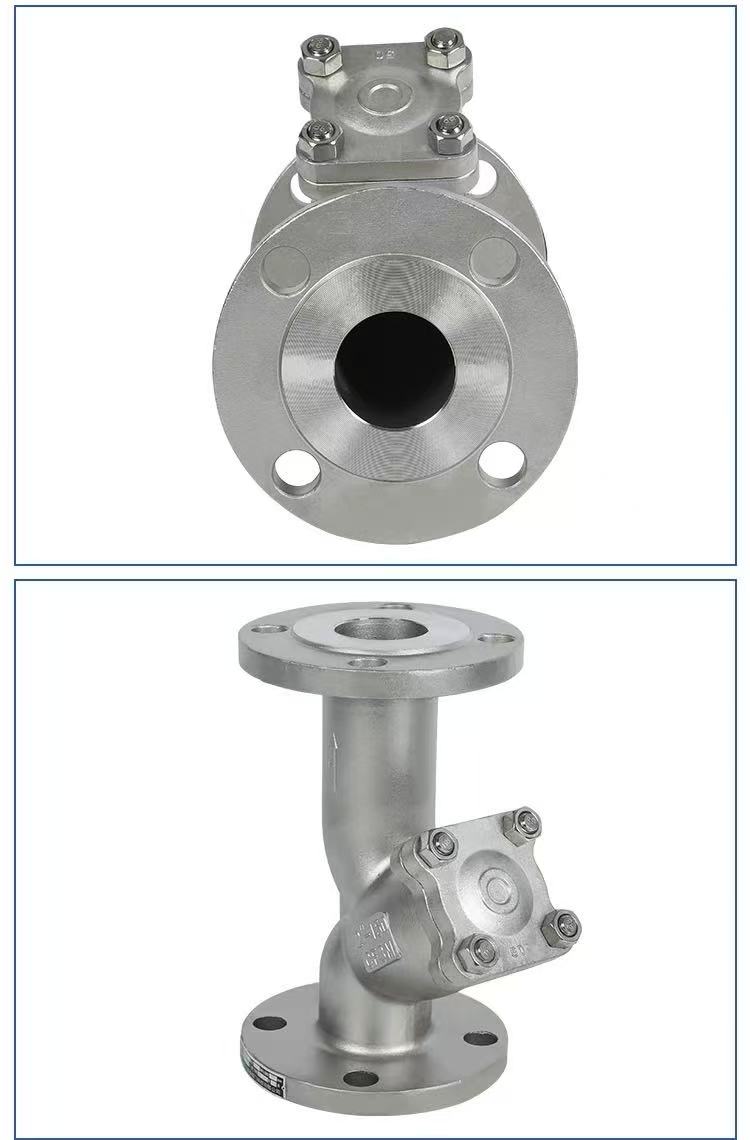

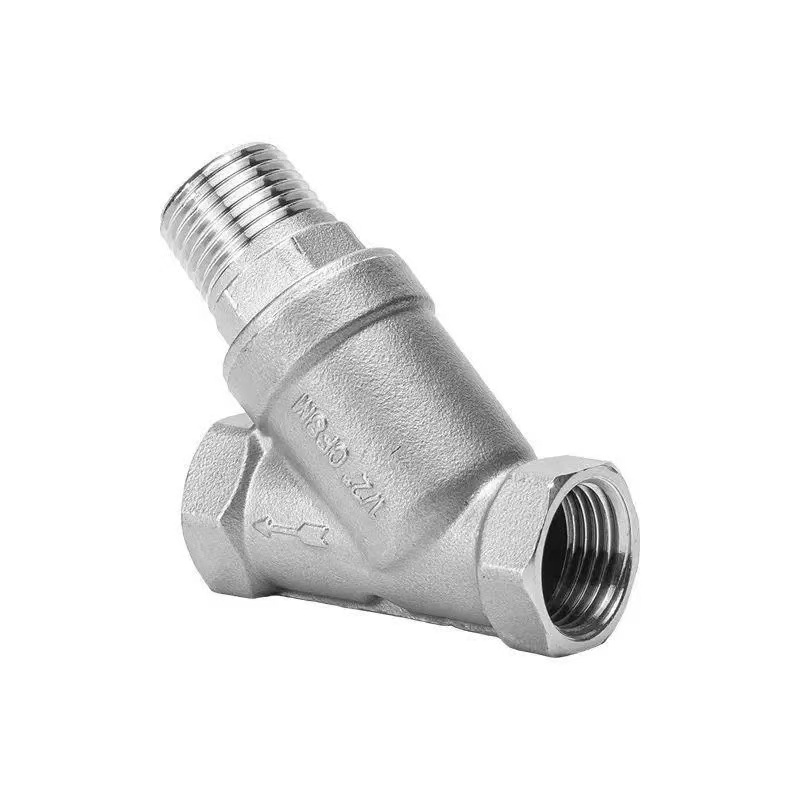

Filtre de type Y à bride American Standard

Principe de fonctionnement

Le filtre de type Y à bride standard américaine intégré de l'usine Shenchi fonctionne sur le principe de l'interception du tamis filtrant. Le fluide pénètre dans le boîtier par l'extrémité d'entrée et s'écoule à travers le tamis filtrant à l'intérieur de la structure en forme de Y. Les impuretés solides sont bloquées à l'intérieur du tamis filtrant, tandis que le milieu propre passe à travers et sort de l'extrémité de sortie. La surface totale du tamis filtrant est 3 à 4 fois supérieure à la surface transversale du tuyau, ce qui entraîne une faible résistance et un débit rapide. Pour la vidange, dévissez le bouchon inférieur ou retirez le couvercle de la bride, retirez le tamis du filtre, nettoyez-le, puis réinstallez-le. Le corps principal est fabriqué à partir de matériaux WCB, SUS304 (CF8) ou SUS316L (CF3M), en utilisant un processus de moulage intégré, ce qui donne un boîtier sans soudure et une résistance fiable à la pression. Les produits Shenchi conviennent à la filtration des impuretés dans les pipelines utilisés dans les industries pétrolières, chimiques et de traitement de l'eau.

Paramètres du produit

Nom du produit : filtre de type Y à bride standard américaine.	Spécifications : (1/8"-4") DN6-DN100Spécifications : (1/8"-4") DN6-DN100
Pression nominale : PN16	Matériau du corps : WCB, SUS304 (CF8), SUS316L (CF3M)
Normes : ANSI, BS, DIN, ISO, JIS	Température applicable : -20 ℃ ~ +150 ℃ (normal), jusqu'à +350 ℃ (type haute température), jusqu'à -196 ℃ (type basse température)
Matériau métallique interne : WCB, SUS304 (CF8), SUS316L (CF3M)	Température moyenne : haute température, basse température, température moyenne, température normale
Méthode de fonctionnement : manuel	Joints : EPDM, PPL
Méthode de connexion : connexion à bride	Applications : Eau, air, gaz, pétrole, liquides, etc.
Origine : Chine	Échantillon : Échantillons disponibles

Points clés pour l'installation

Confirmation de la direction, alignement et serrage des brides, ainsi que support et protection des pipelines.

Lors de l'installation des filtres de type Y à bride standard américaine Shenchi, faites attention à trois points clés : Tout d'abord, confirmez le sens du flux. La flèche sur le corps de la vanne doit être alignée avec le sens d'écoulement du fluide et le tamis filtrant doit être installé face vers le bas pour faciliter la décantation des impuretés. Deuxièmement, assurez-vous de l’alignement et du serrage de la bride. Les faces des brides doivent être parallèles et concentriques, le joint centré et les boulons serrés en diagonale par étapes pour éviter la déformation de la coque. Troisièmement, fournissez un support de pipeline et une protection de pré-filtre. Le filtre ne doit pas supporter le poids de la canalisation ; le pipeline doit être purgé avant l'installation pour éliminer les grosses particules. Shenchi fournit des instructions d'installation détaillées, prend en charge la personnalisation ODM/OEM et la taille du maillage du filtre peut être ajustée selon les besoins pour garantir un fonctionnement stable à long terme du filtre.

Substances efficacement filtrées

Les filtres de type Y à bride standard Shenchi ASME filtrent principalement les matières solides en suspension dans les milieux de pipeline. Cela comprend : les scories de soudage, la limaille de fer et les résidus de rouille provenant du soudage des pipelines ; le sable, la terre, les fibres de chanvre et les résidus de mastic laissés par la construction ; les particules, les cristaux et les sédiments transportés par le média lui-même ; tartre de rouille et fragments de tartre provenant de la paroi interne vieillissante et écaillée du pipeline ; et les copeaux de métal et autres impuretés présentes dans l'huile lubrifiante. La précision de la filtration est sélectionnable entre 50 et 300 mesh, en fonction de la propreté requise du média. Fabriqués en Chine, les filtres de type Y à bride standard ASME sont fabriqués à partir de matériaux WCB, SUS304 et SUS316L, offrant une résistance à la corrosion et une adaptabilité à divers supports.

Substances non adaptées à la filtration

Les filtres de type Y à bride Shenchi ASME B ne conviennent pas pour filtrer les substances suivantes : produits chimiques dissous dans le milieu (tels que les sels dans la saumure, les acides et les alcalis dans les solutions) ; émulsions huile-eau; pâtes visqueuses ou colloïdes ; impuretés molles fibreuses (qui peuvent pénétrer ou s'enrouler autour du tamis filtrant) ; et les contaminants gazeux dans les milieux gazeux. Pour ces médias, d'autres types de filtres doivent être sélectionnés. Lors de la vente de filtres de type Y à bride ASME B, Shenchi confirmera les caractéristiques du média avec le client pour éviter une sélection incorrecte. Les filtres de type Y à bride ASME B avec listes de prix comprennent des directives de sélection détaillées.
